原副标题：专为K60 Pro采用者结构设计，车里电池新体验齐广君，华为30W导航有线回收序言导航有线电池器一直是有线充的一个重要类型，导航有线充可以方便快捷的一般来说在后备箱，把智能化手机放在易于观察的位置，方便快捷采用，从而成为有有车族的必选。
华为在今年2月份推出了敞篷版的30W导航有线电池器，全力支持华为专有30W有线电池协议，相容通用有线电池标准，其他品牌全力支持有线电池的智能化手机都可以采用华为30W导航有线电池器为限量版发行，限量版内主要包括华为导航有线电池器和一个快充车充以及配搭的电池器，真正做到抢到狸尾豆。
有线电池器内建红外线触摸器，可自动锤打智能化手机，有线充可通过黏贴基座和鳄鱼夹基座一般来说下面电池头网就带来华为这款导航有线电池器的回收，看看内部结构设计和做工华为30W导航有线电池器照相

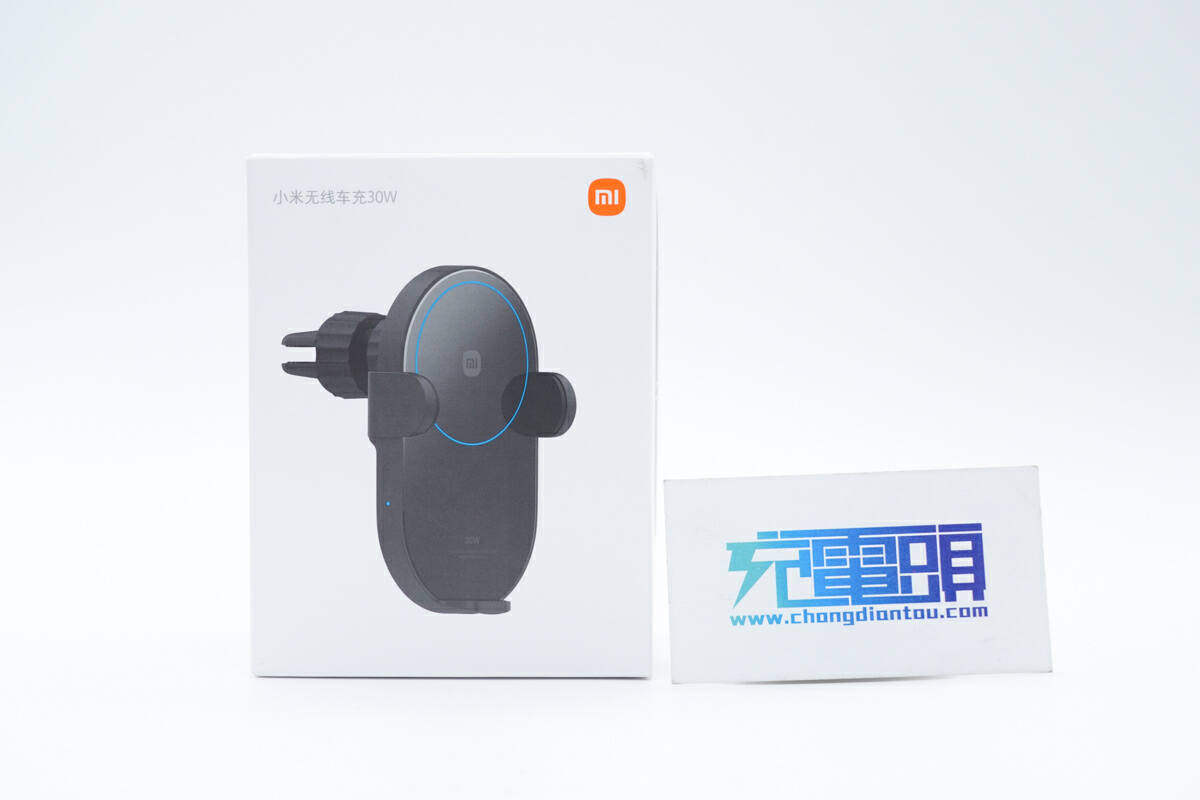

外包装袋外形简约，采用白色色调，反面印上华为LOGO、商品外形、中文名称。
外包装袋前部印上商品采用情景图，西势厝还有全力支持触摸伸缩式、滑鼠、智能化散热器三大噱头标记。

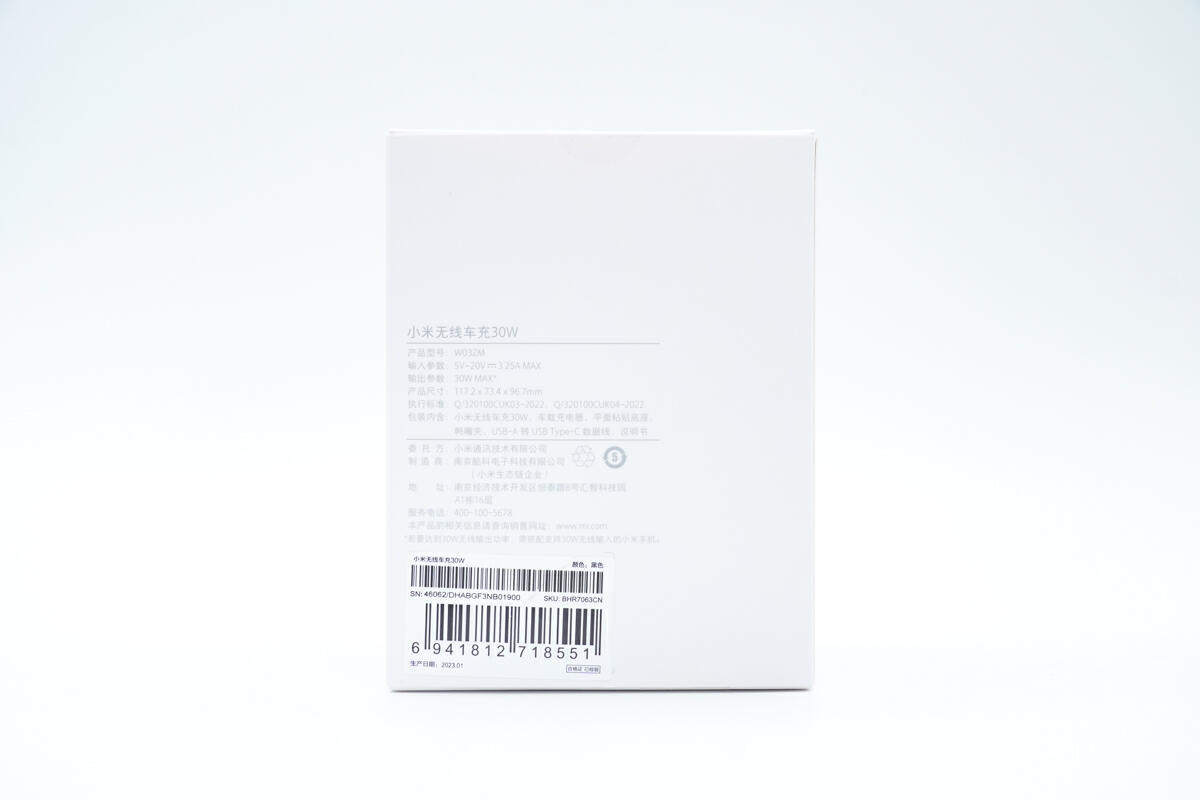

左上角上方印上商品的详细资料，主要包括中文名称、颜色、机型、SCSI模块，FlyTV，生产商等信息。

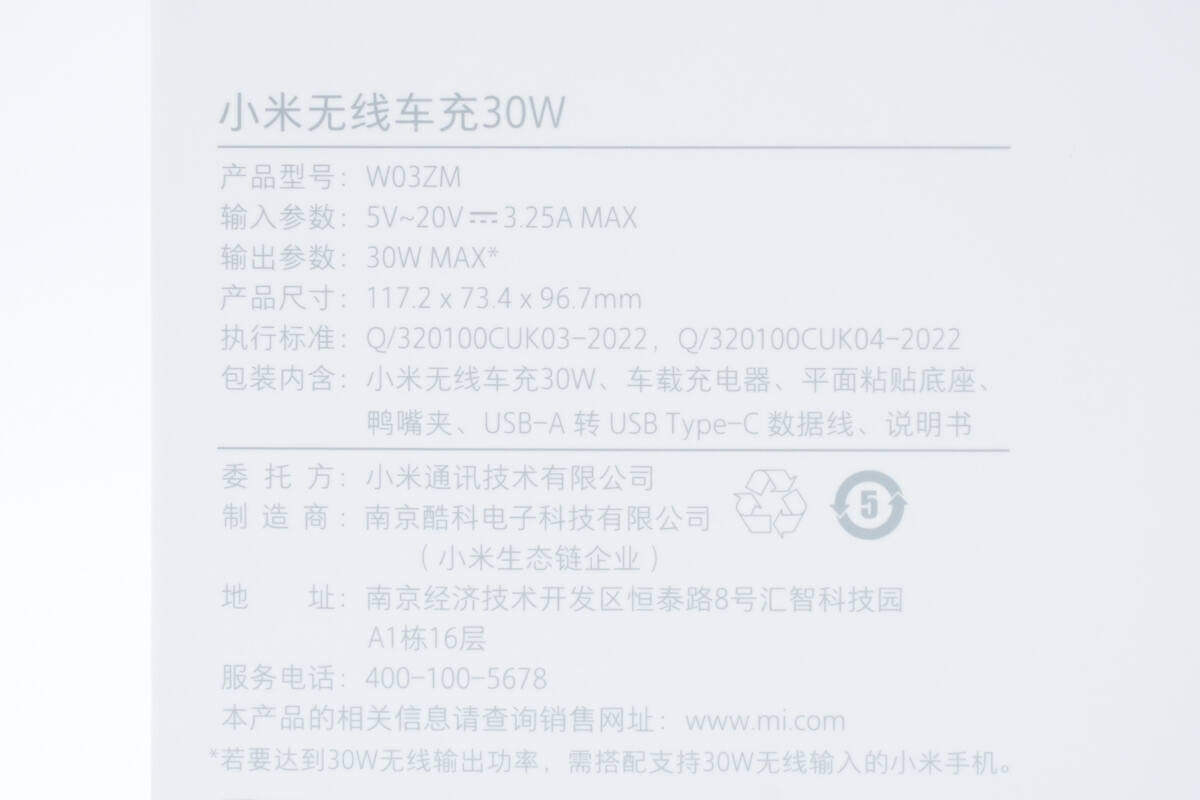

商品详细资料挂上外包装袋内侧商品机型：W03ZM输出模块：5-20V3.25A MAX输出模块：30W MAX商品体积：117.2×73.4×96.7mm包装袋内容：华为有线车充30W、导航电池器、正方形黏贴基座、锉口夹、USB-A转Type-C电池器、附件
甲方：华为通信控制技术股份有限公司生产商：南京酷科电子控制技术控制技术股份有限公司

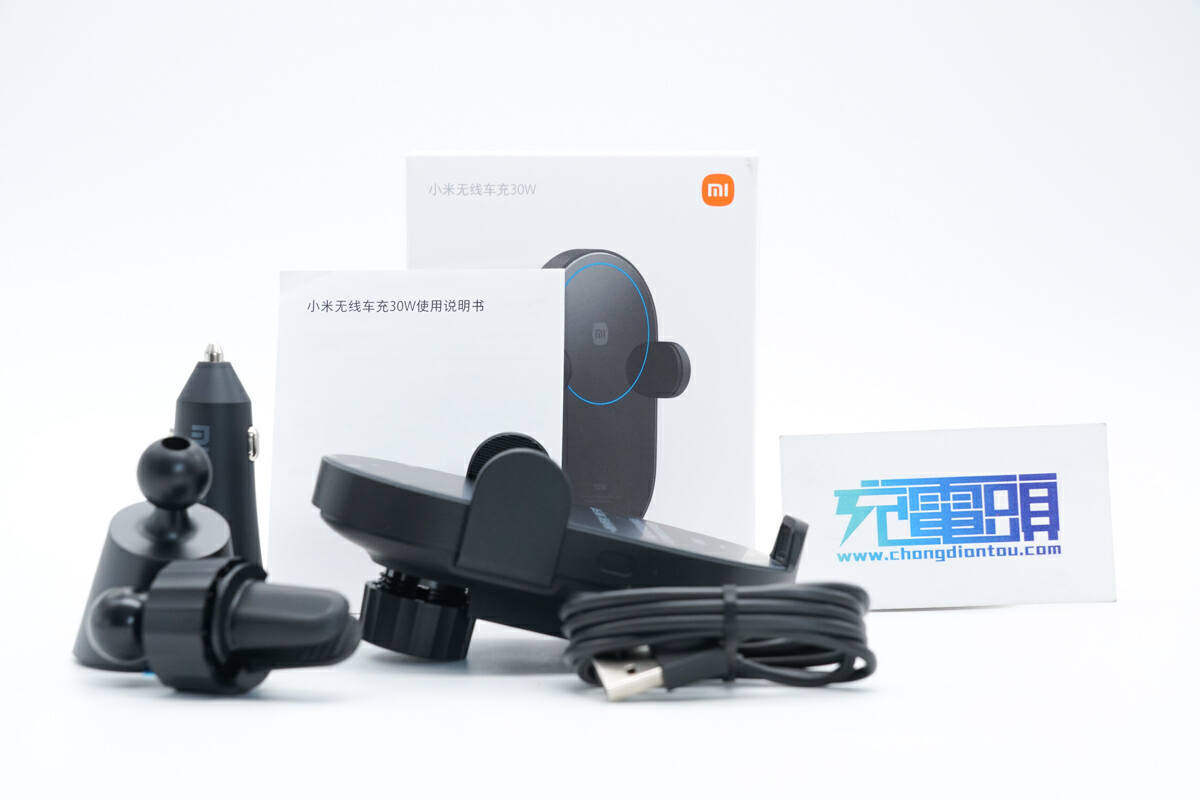

包装袋外加华为30W导航有线电池器、电池器、正方形黏贴基座、锉口夹、导航电池器、采用附件。
电池器为经典之作黑色，无不同之处，小针机壳拉丝方便快捷适配，同时还做了PR320折处理。

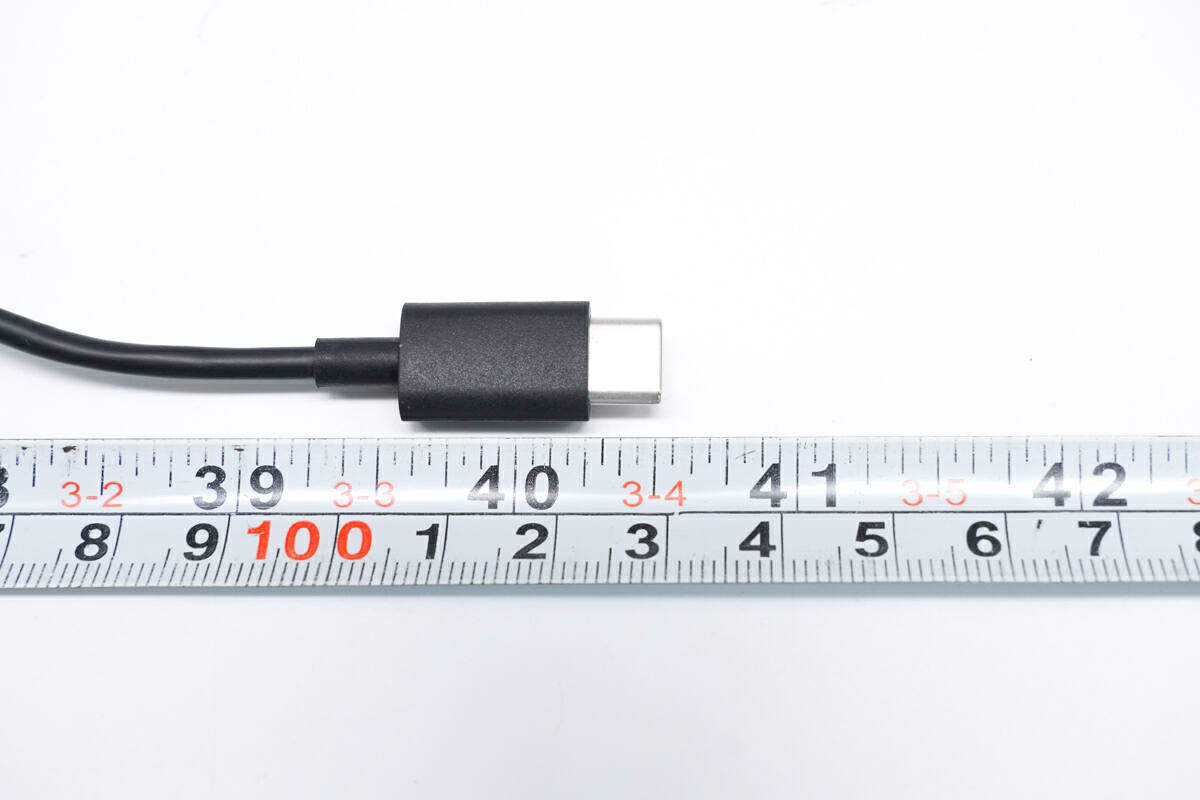

测得线缆长度约103cm。

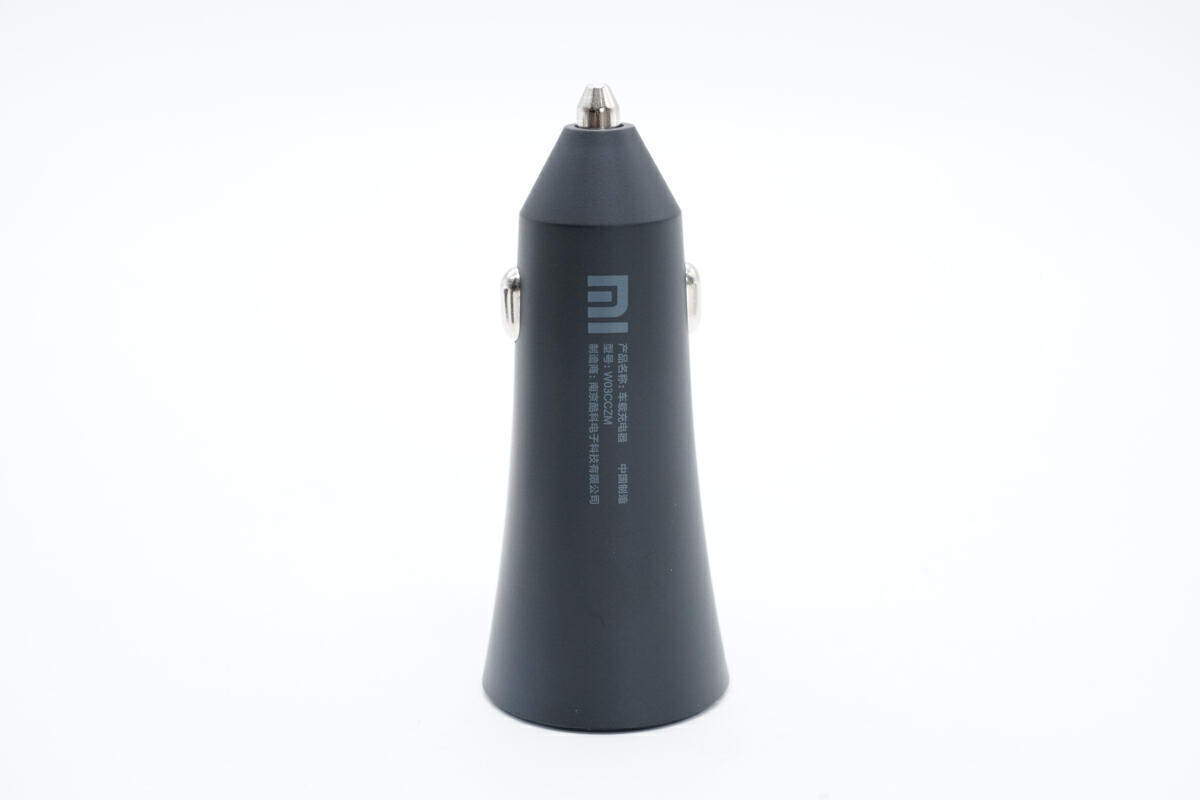

车充主体采用一体式塑料机壳，表明拉丝抗指纹，机型为V03CCZM，生产商南京酷科电子控制技术股份有限公司，

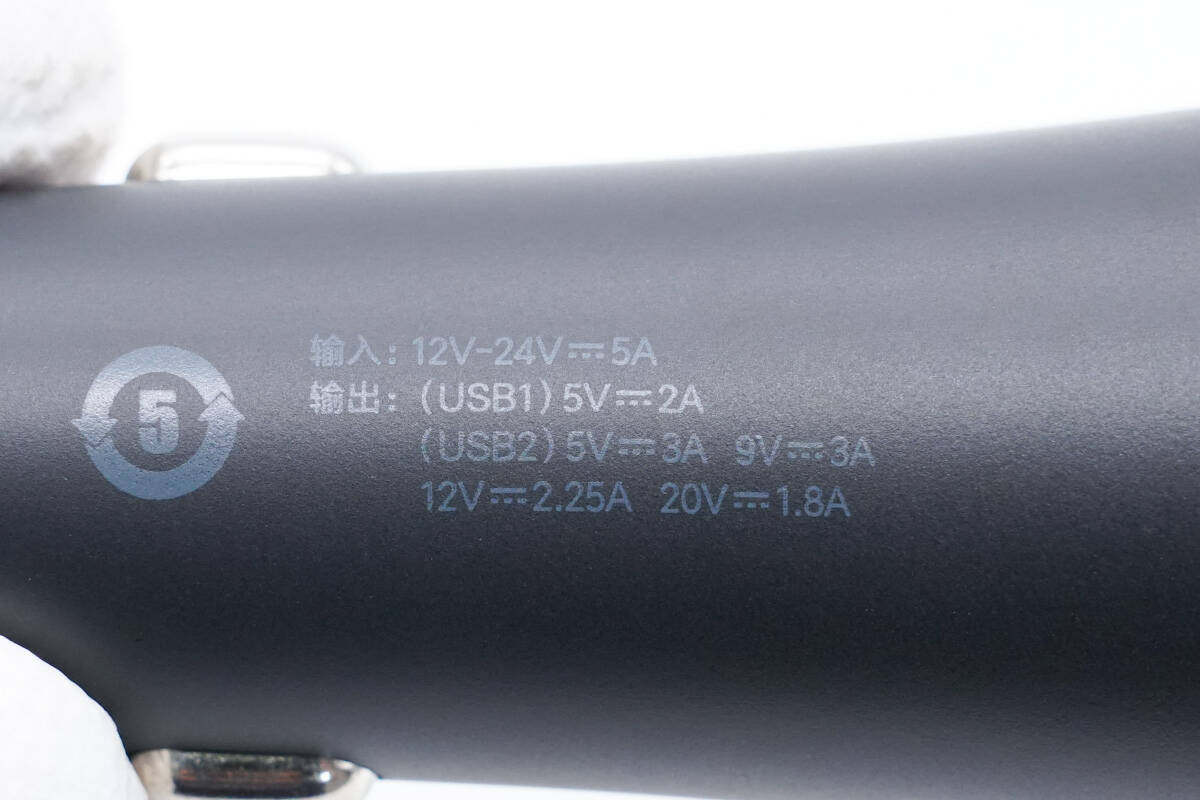

另一面有车充模块，全力支持12-24V5A输出，USB1口全力支持5V2A输出，USB2口全力支持5V3A、9V3A、12V2.25A、20V1.8A输出。

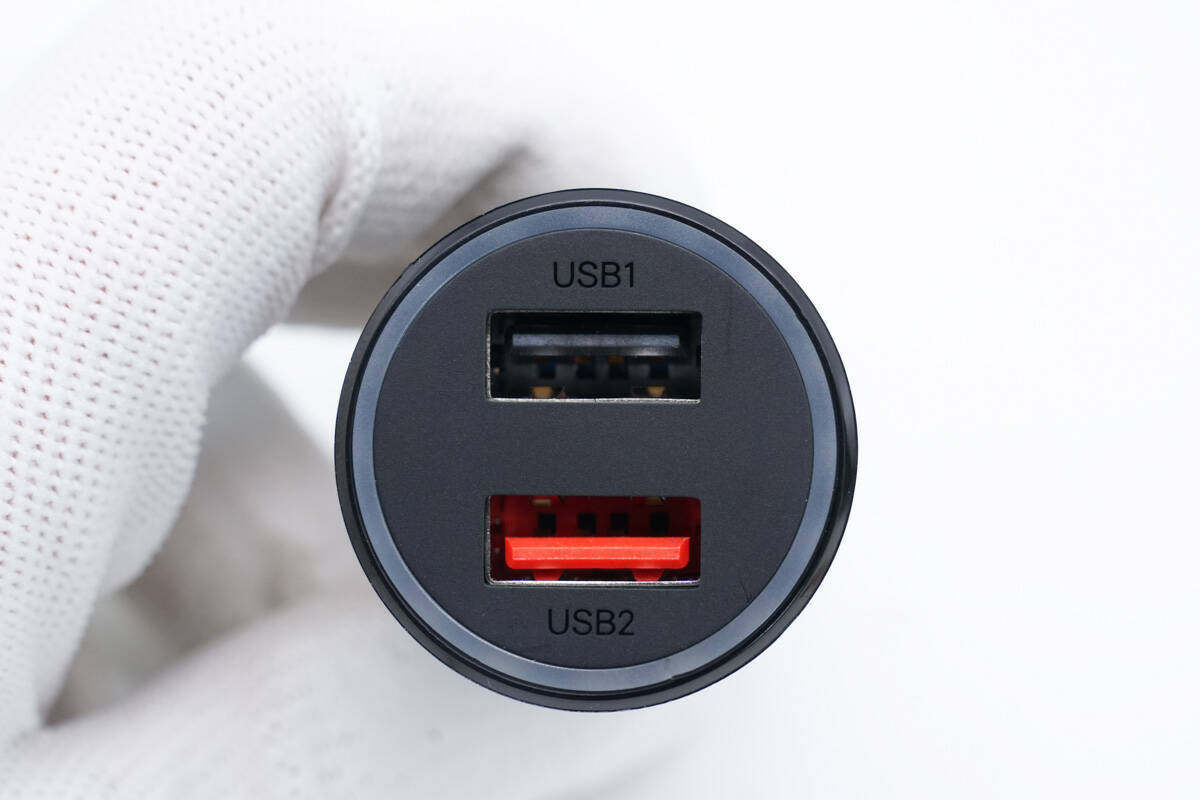

顶面配有两个USB-A接口，胶芯两种颜色方便快捷采用者区别采用，边缘设有指示灯环。

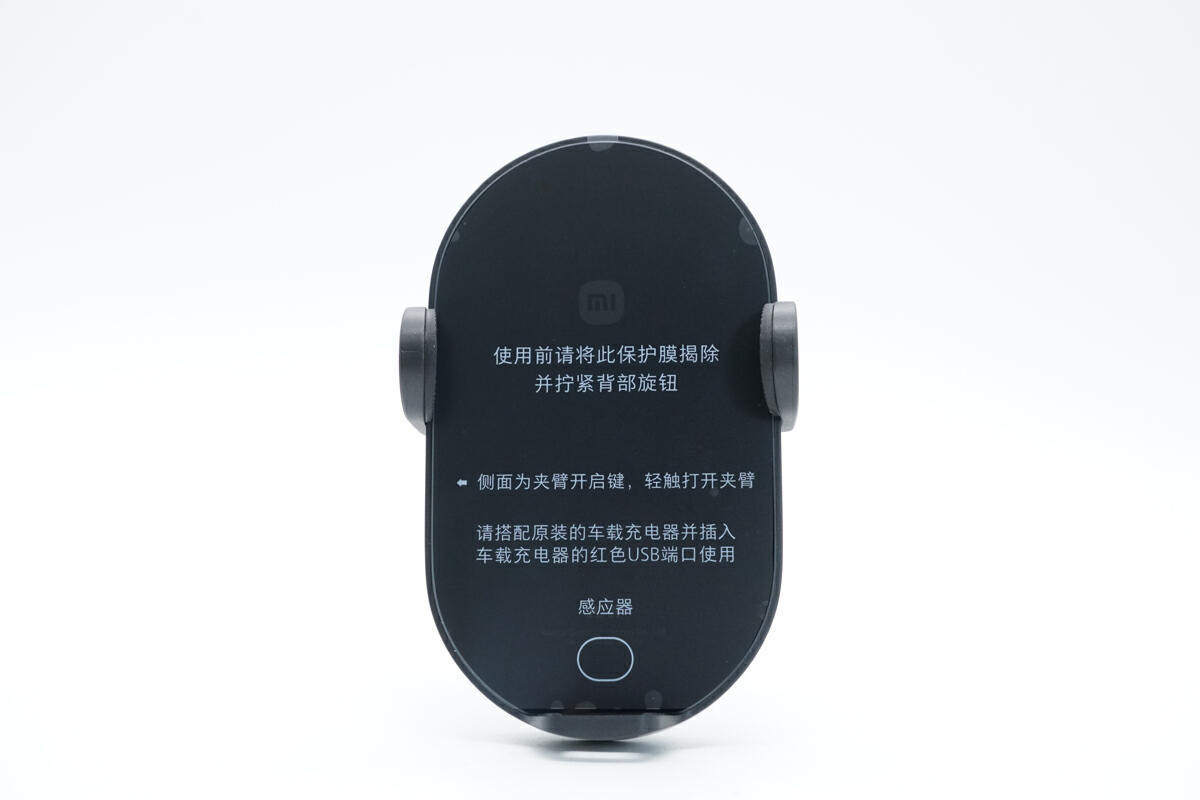

华为30W导航有线电池器本体黏贴保护膜，并印上建议事项。

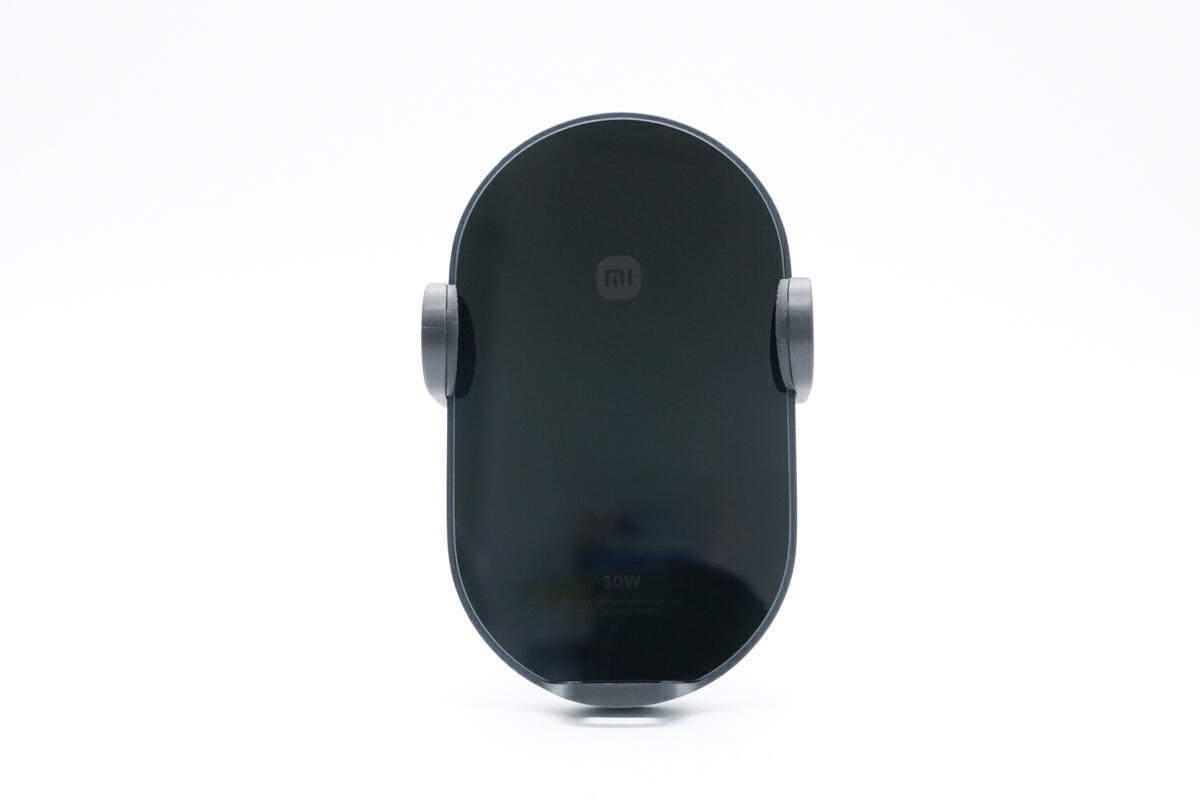

华为30W导航有线电池器采用跑道造型结构设计，左上角和侧身是PC防火材质塑料壳，表明拉丝抗指纹，反面则采用亮面玻璃板装饰，显得更加精致美观。

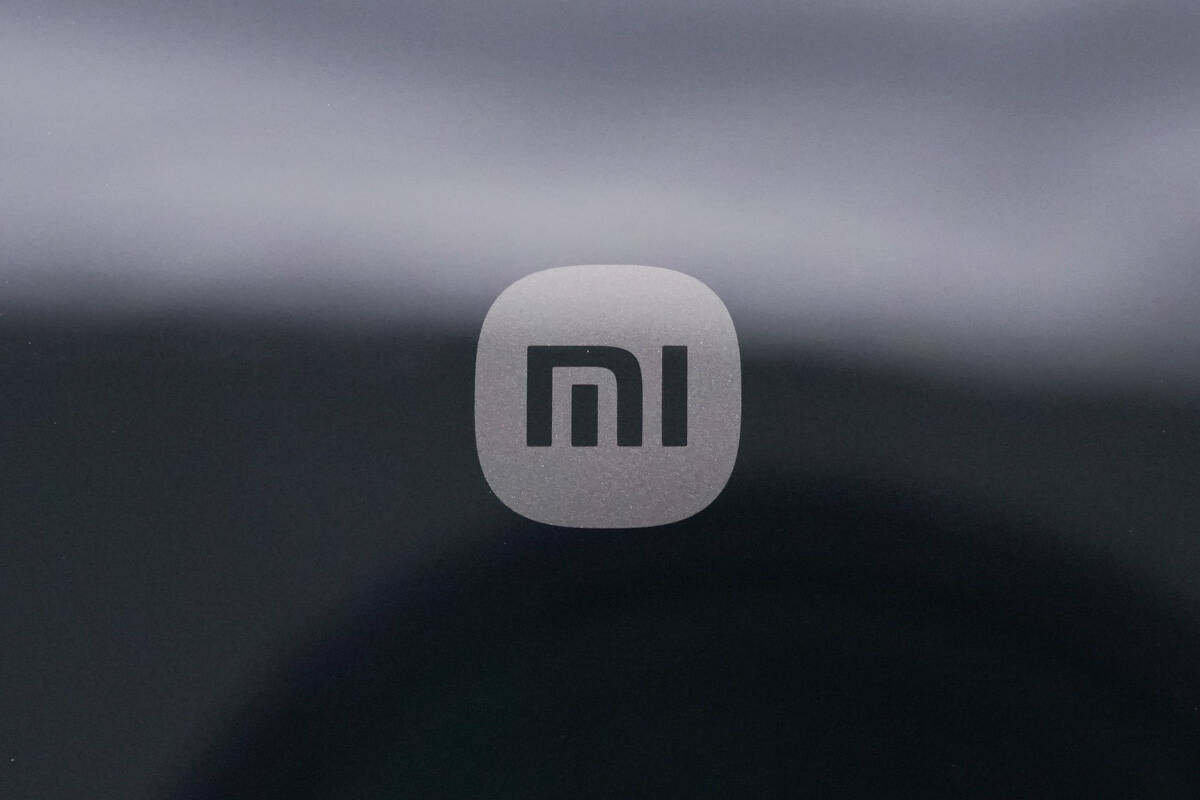

采用玻璃面板还能提升商品给智能化手机散热器效率，上方结构设计有华为品牌logo。

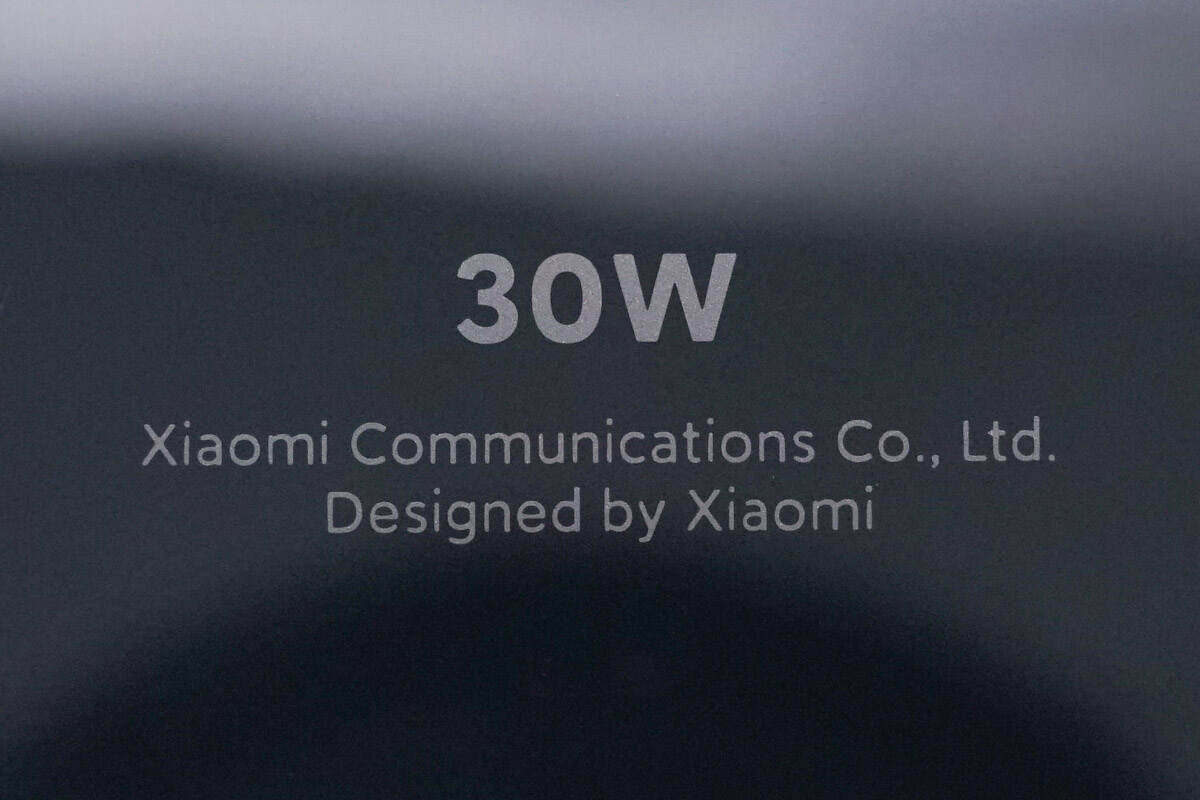

上方印上功率标记以及生产商华为公司英文名。

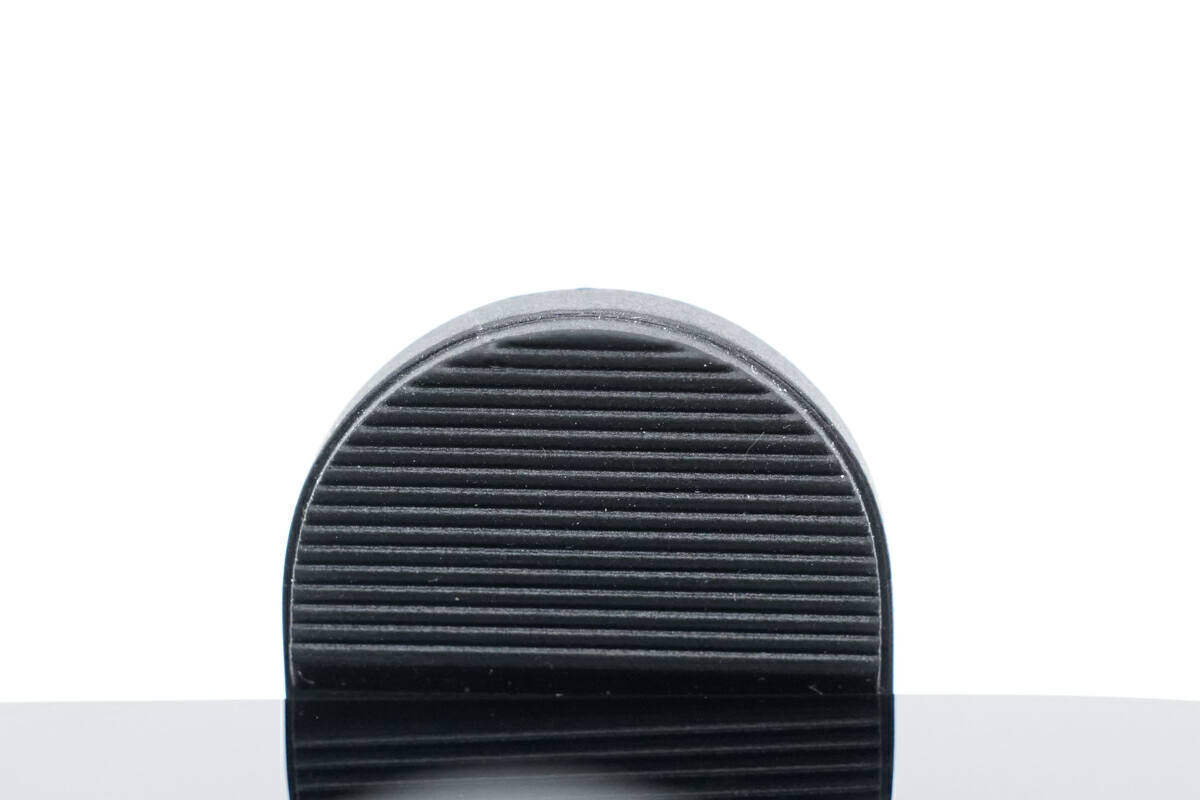

两边是触摸式电动夹臂，内侧设有硅胶垫，并且采用凹凸条纹结构设计，保护智能化手机的同时一般来说更加牢固。

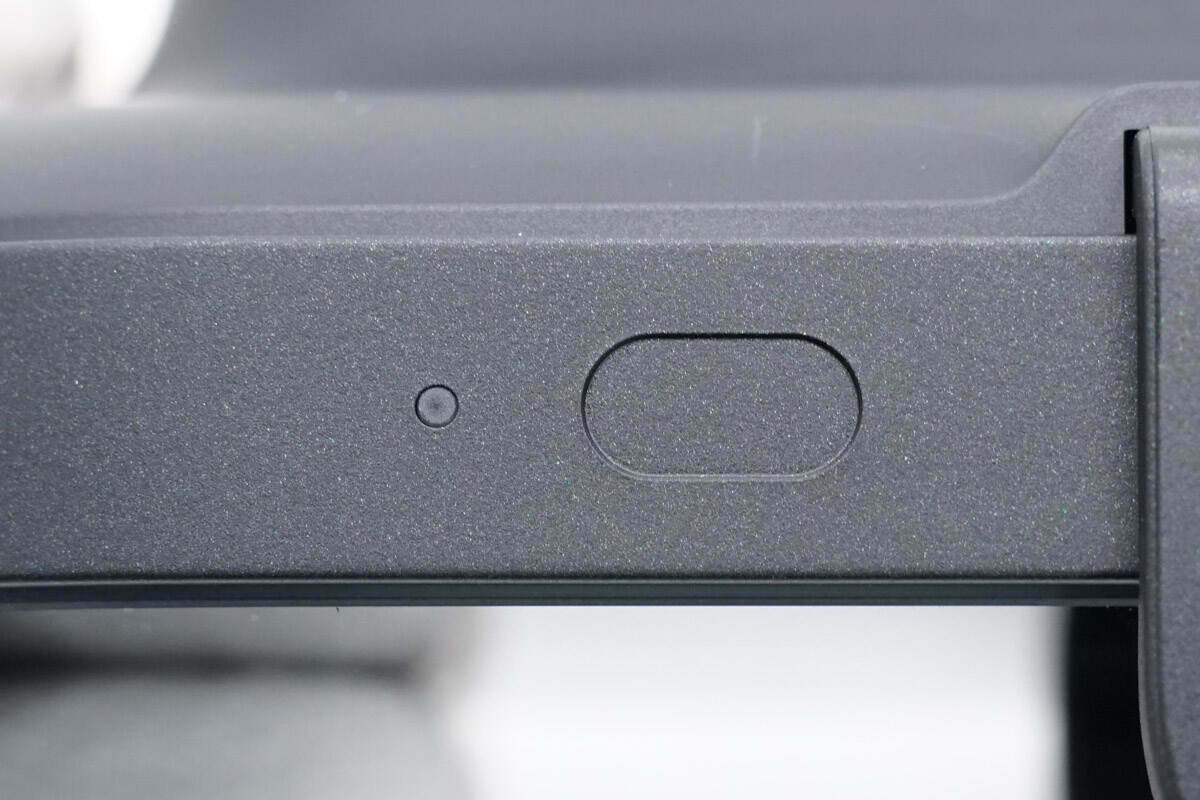

两侧除夹臂外，还设有触摸触摸键以及指示灯，触摸一次两侧夹臂便会自动完成一次伸张和收缩夹臂张开后可达81.5mm，适配红米K60、苹果iPhone 14 Pro MAX等市面大部分全力支持有线电池的智能化手机
底部底托也设有硅胶保护垫以及开孔，非有线电池智能化手机也能用。

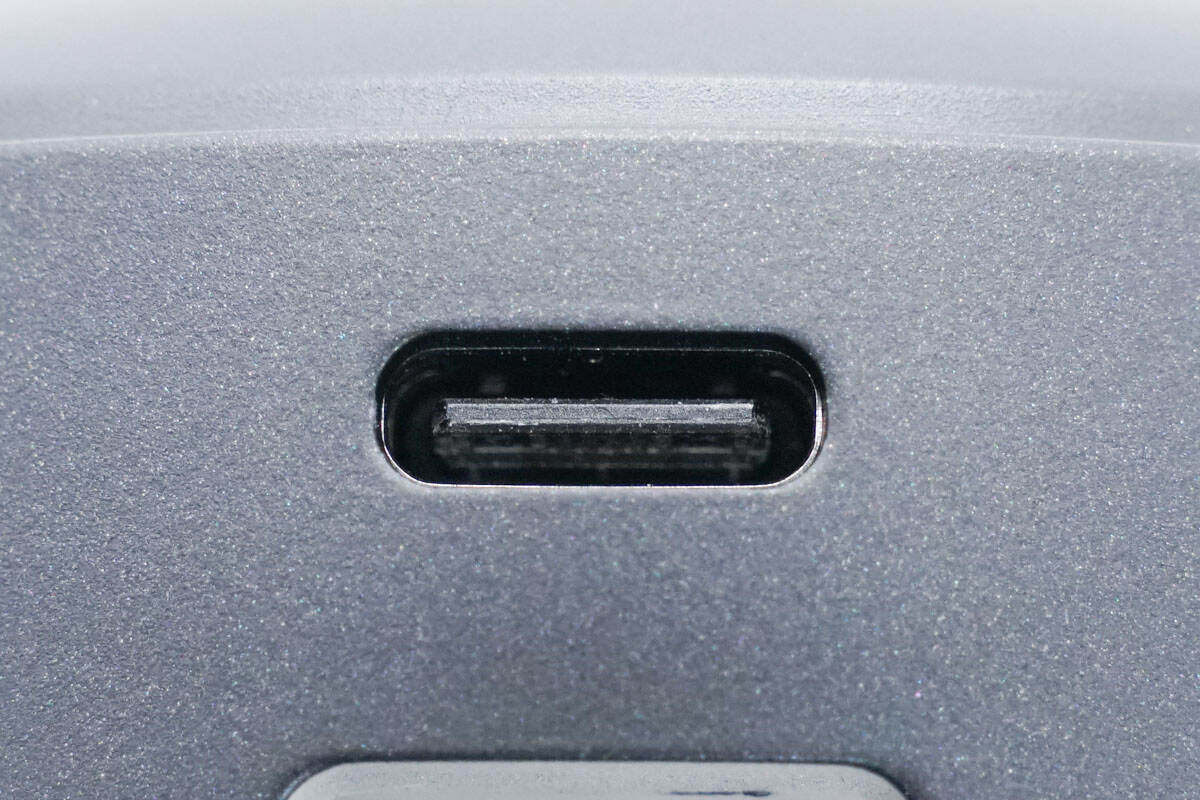

USB-C输出接口特写，黑色胶芯。

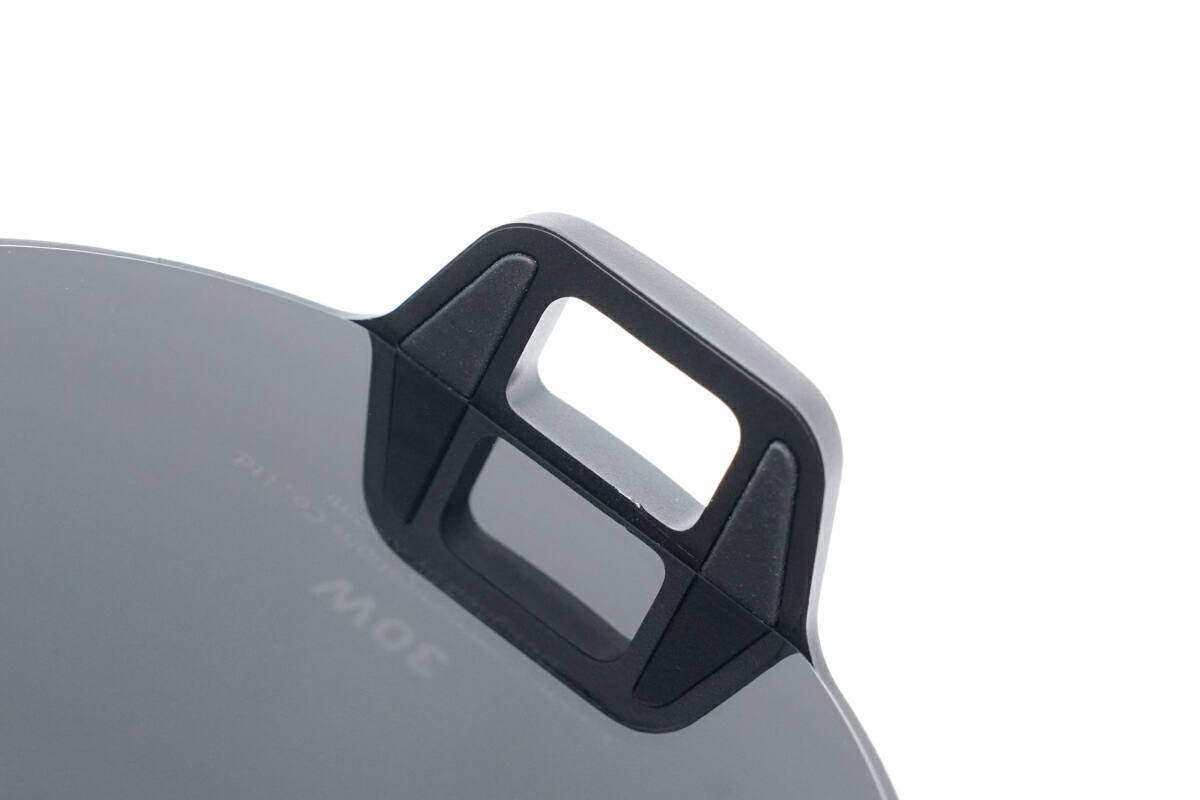

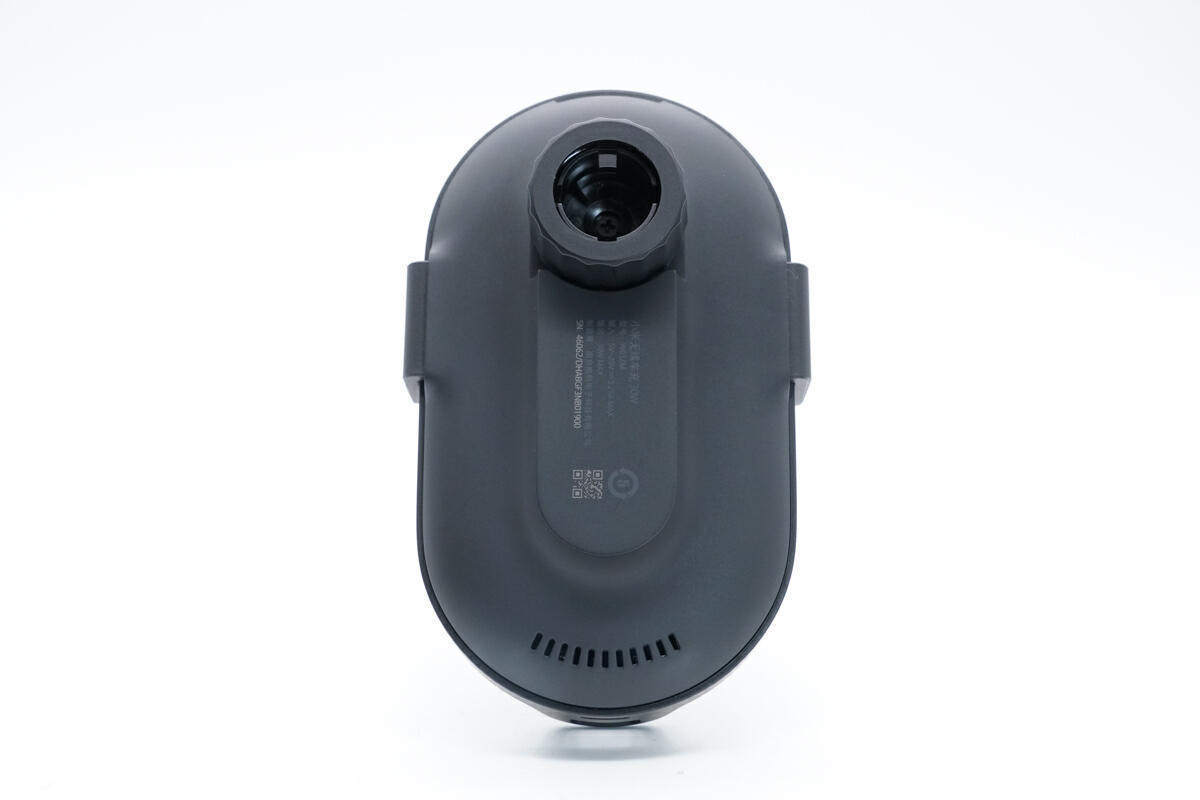

左上角凸起结构设计，整体拉丝处理，设有一个连接组装槽。
凸起机壳上印上商品模块中文名称：华为有线车充30W机型：W03ZM输出：5-20V3.25A MAX输出：30W MAX生产商：南京酷科电子控制技术控制技术股份有限公司商品内建风扇进行主动散热器，左上角顶部设有进风口上方边缘设有出风口。
商品官方的三维数据是117.2*73.4*96.7mm，拿在手上的大小直观感受另外测得其净重约为167.5g下面来看看商品的实际采用情景，通电后有蓝色氛围灯提示有线电池区域，同时柔光灯效不刺眼，提升档次的同时也方便快捷夜间采用。
将智能化手机放好，夹臂硅胶垫很好贴合智能化手机一般来说保护进行有线电池时，指示灯会亮白光电池时智能化手机会弹出快速电池动画，并显示正在进行MI TURBO快充华为30W导航有线电池器回收看完了华为有线车充的照相和展示，下面就进行回收，看看这款车充内部的结构设计和做工。
首先加热软化胶水，取下反面玻璃盖板，在玻璃盖板下面是塑料机壳，通过多根螺丝一般来说有线电池器内部一览，上方为有线电池线圈，采用纱包线绕制，黏贴热敏电阻上方为红外线线距离触摸器，用于检测智能化手机，自动张开夹臂有线电池线圈一览，外圈为LED灯效，用于指示有线电池线圈位置。
红外线线距离触摸器特写，用于检测智能化手机位置玻璃面板对应红外线触摸器的位置开窗继续拆下后盖，内部采用铝合金支架，增加强度并增强散热器后盖上下两侧都开有通风口，配合内建风扇降温散热器在铝合金支架上采用螺丝一般来说伸缩式夹臂机构。
拧下螺丝取下盖板，在盖板下面是夹臂传动机构以及减速电机减速电机机构特写，用于驱动夹臂锤打智能化手机传动齿条特写，通过齿轮进行传动电机通过连接器连接供电，控制运行拆下铝合金支架，露出PCBA模块，在PCBA模块上方焊接一个屏蔽罩，上方为散热器风扇。
散热器风扇通过螺丝一般来说在壳体内部散热器风扇来自Nidec尼得科，规格为5V0.37A风扇通过排线连接供电拧开螺丝，取出内部PCBA模块和散热器风扇，风扇和PCBA模块通过双面胶密封在机壳前部是触摸按键和LED指示灯导光条。
PCBA模块反面一览，焊接LED灯环，有线电池线圈，热敏电阻右侧焊接屏蔽罩和红外线线距离触摸器PCBA模块左上角一览，焊接屏蔽罩，CBB谐振电容，风扇插座和电机插座输出端USB-C母座一览，沉板焊接一般来说红外线线距离触摸器外套橡胶套密封。
取下表面保护的橡胶套红外线线距离触摸器一览触摸操作触点和LED指示灯特写连接散热器风扇的排线插座连接电机的连接器特写谐振电容规格为0.25μF有线电池线圈特写边缘焊接的LED指示灯，用于指示有线电池线圈位置。
检测温升的热敏电阻特写拆下PCBA模块反面的屏蔽罩屏蔽罩内部焊接降压电路和电机驱动电路丝印MS52A205A0H的IC丝印y3EDA的IC丝印M31Q的LDO为有线电池主控供电的降压芯片来自矽力杰，丝印EN，机型为SY8201，是一颗27V耐压，输出电流1A的同步降压转换器，内部集成开关管，具有快速瞬态响应。
3.3μH电感配合SY8201进行降压一颗丝印516N的IC拆下PCBA模块左上角的屏蔽罩屏蔽罩内部焊接有线电池主控芯片和升压电路升压芯片丝印SKBNH10μH升压电感特写多颗并联的MLCC滤波电容特写有线电池芯片来自伏达半导体，机型NU1705，是一颗高集成度有线电池发射芯片，芯片内部集成32位 MCU内核和全桥功率级，低EMI驱动器，自举供电电路，内部集成LDO，高精度无损耗电流测量。
内建的电流检测用于FOD异物检测，带内通信等功能，芯片集成过压保护，过流保护以及过热关断等保护功能伏达半导体 NU1705 详细资料全部回收一览，来张全家福电池头网回收总结华为30W导航有线充采用玻璃面板，更加增添高级感。
有线充包装袋内附快充车充和电池器，买抢到即可采用，无需额外采购其他配件，抢到狸尾豆，采用者新体验更好有线充全力支持华为专有30W有线电池协议，相容通用有线电池标准，其他品牌全力支持有线电池的智能化手机都可以采用电池头网通过回收了解到，华为30W导航有线充内建尼得科散热器风扇，通过顶部吸进空气，底部吹出，带走有线电池产生的热量。
采用红外线线距离触摸器检测智能化手机靠近，自动打开夹臂内部PCB焊接屏蔽罩，减小有线电池对外界的影响有线电池采用伏达NU1705单芯片全集成有线电池方案，芯片内部集成了有线电池主控和功率全桥，功能全面，大幅简化商品结构设计。
