拆解报告：SHARGE闪极100W超级移动电源干货分享

----- 电池组头网回收调查报告 第1730篇 -----2021年6月16日，闪极举行圣戈当斯区新机见面会，正式面世了闪极100WDT终端控制器这是这款颇具T5450特性的商品，拥有大耗电量耗电量、大耗电量功率和丰富的USB和功能，游戏性十分高。

闪极DT终端控制器透过条状透明化船壳的外型结构设计，将外部PCB、晶片、电池组一览无遗的展现出在使用者此刻，充满著了C8016A庞克艺术风格在不久前，电池组头网已经对此款商品进行了详尽的点评，上面为大家带来外部回收一、SHARGE闪极100WDT终端控制器外型。

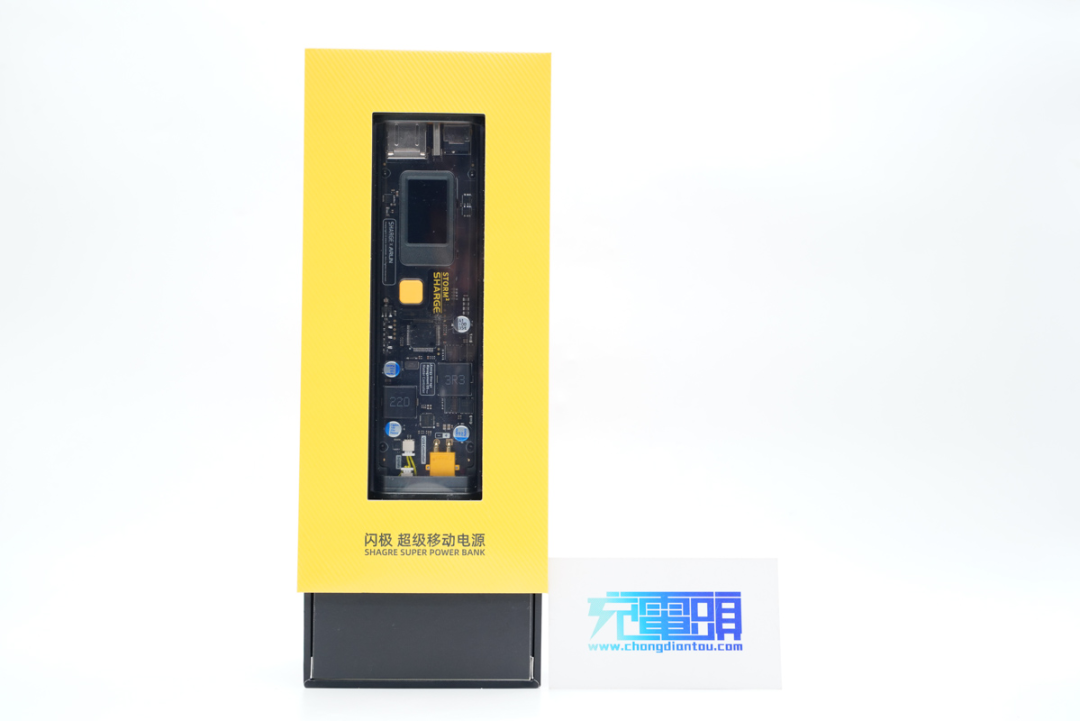

SHARGE闪极DT终端控制器的包装袋选用了月饼结构设计艺术风格，展场式结构设计，看起来十分中高档。

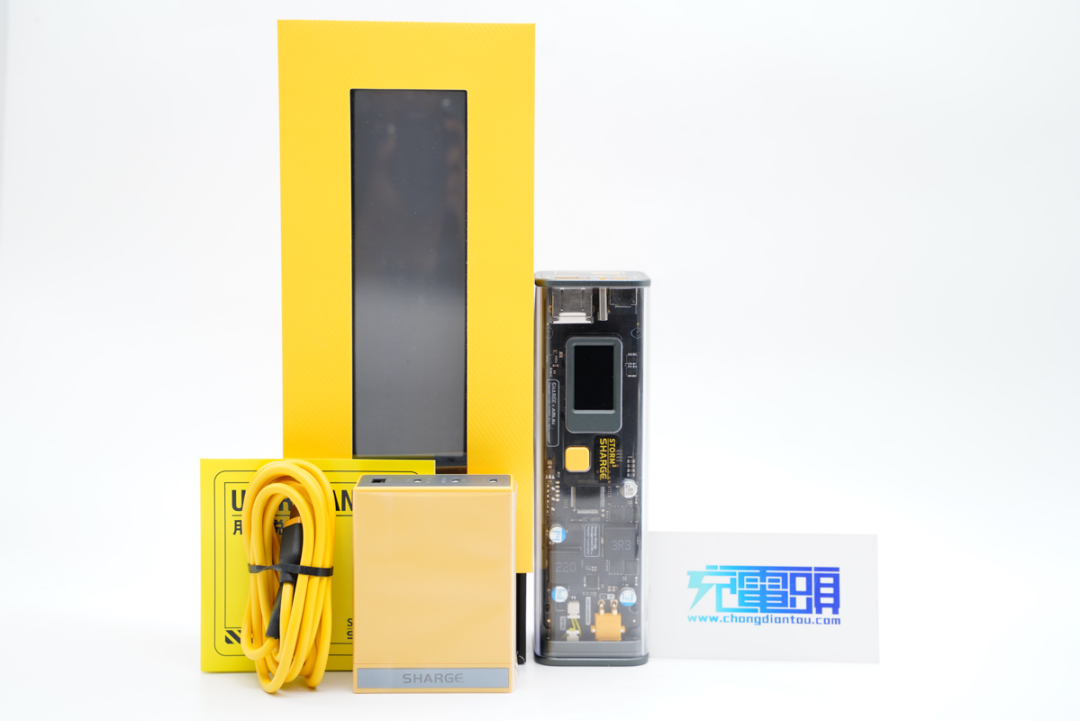

此次见面会共面世了两个版，电池组头网领到的是限量版版。包涵了SHARGE闪极DT终端控制器、SHARGE闪极二氧化镓电池组器100W Pro版，和快充铜线，今天重点如是说终端控制器。

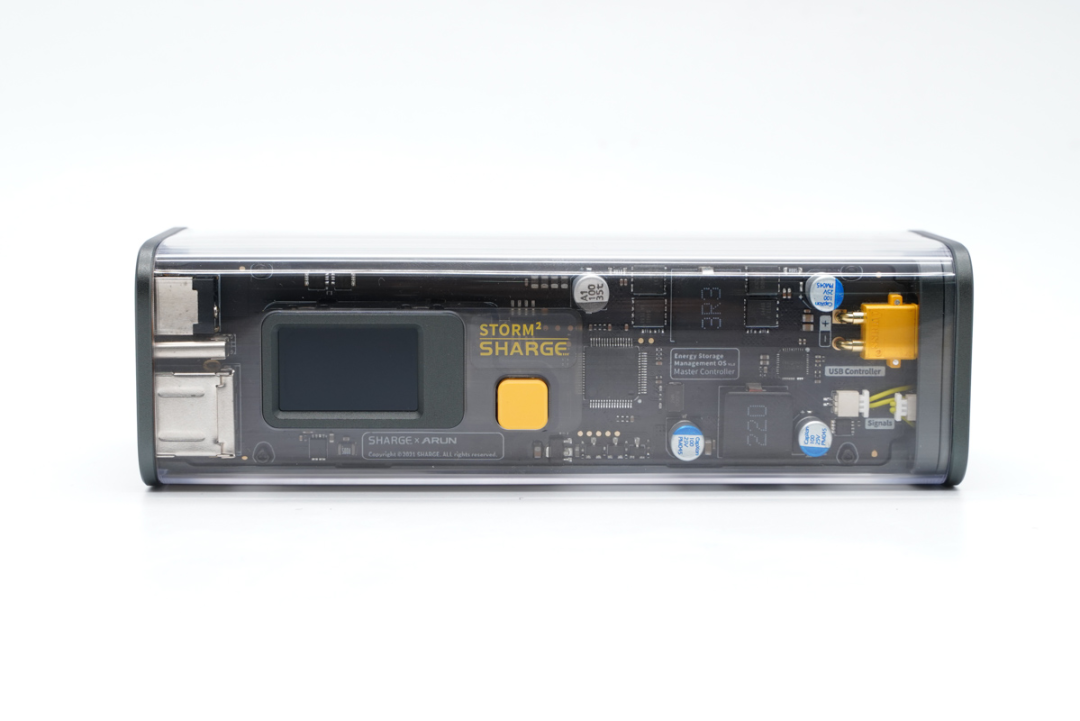

SHARGE闪极新一代面世的DT终端控制器，从反面能窥见商品选用了透明化积极探索版的结构设计艺术风格，外部结构一目了然，透过角蕨PCB板精心设计控制器及电子元件。

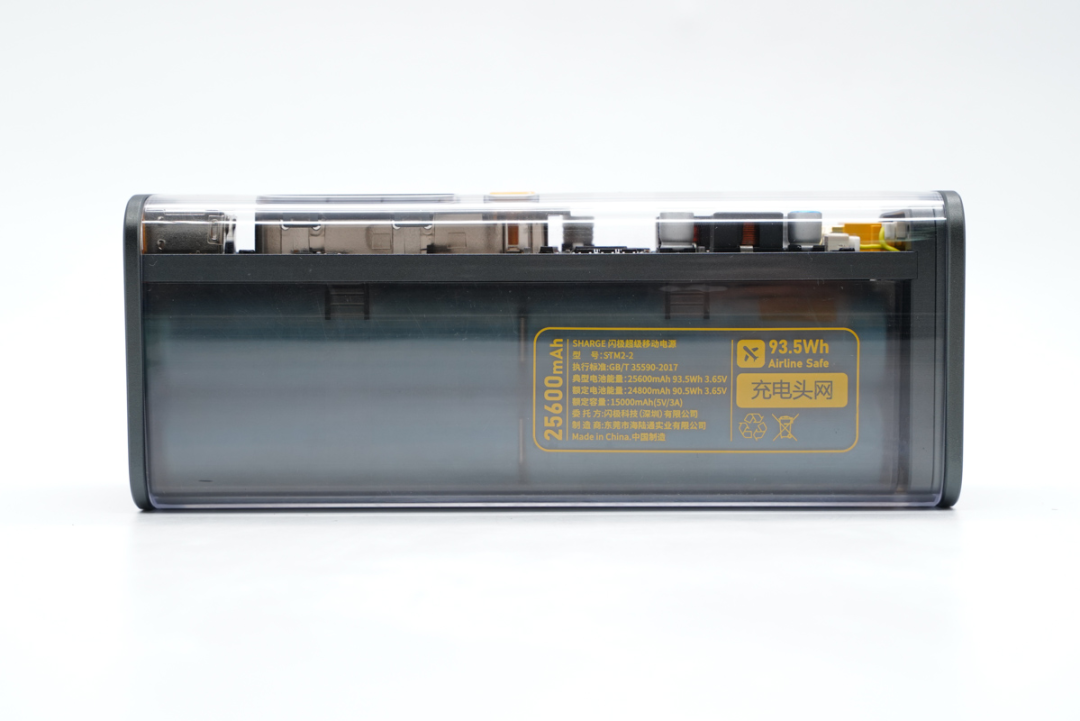

从前部由此可见，此款商品有如见面会上如是说的一样，选用了碳纤维金属结构与散热器结构，PCB板上面即是碳纤维金属结构；外部三分之一的空间用于放置电池组电池组头网领到的订制版，机型为STM2-2，耗电量为25600mAh 93.5Wh/3.65V，能所带直升机；甲方为闪极科技（深圳）股份有限公司，生产商为中山市截叶通控股集团股份有限公司。

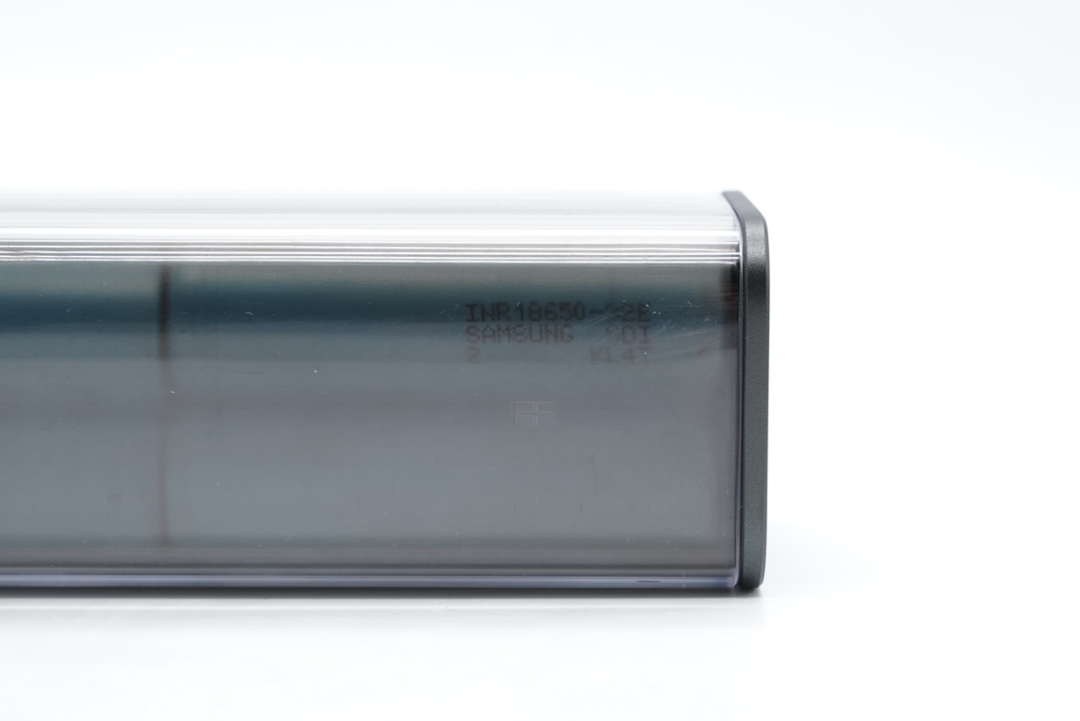

从透明化的船壳上能直接窥见外部使用的电芯为进口电芯，具有一致性好，安全性高等特点。

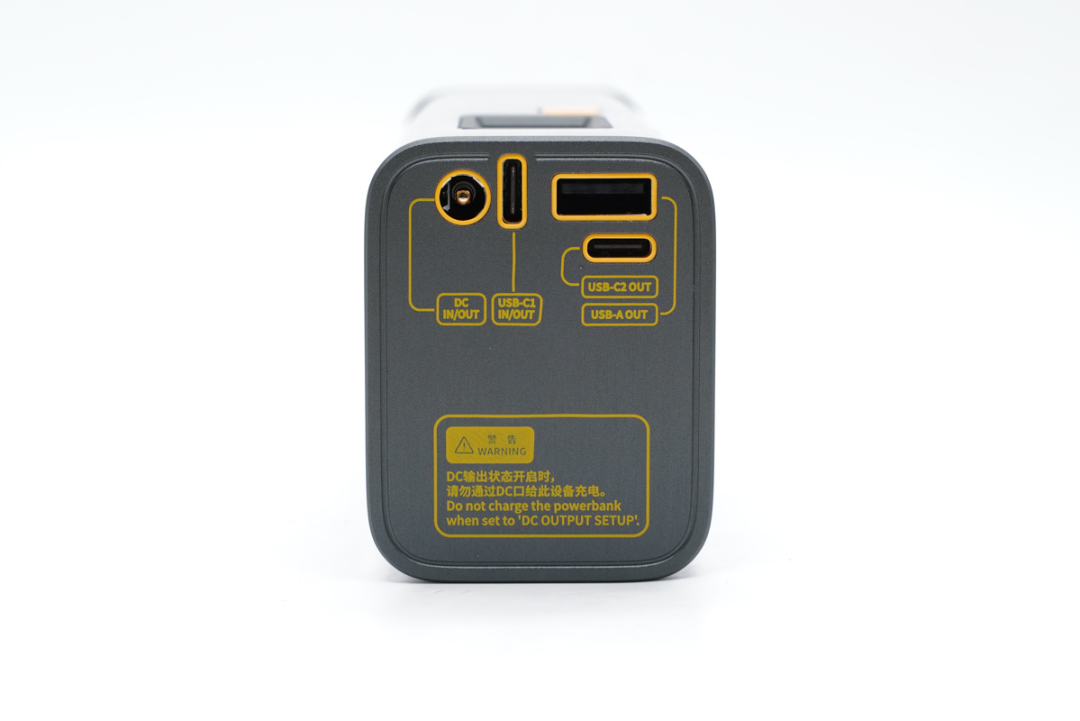

SHARGE闪极DT终端控制器的USB全部集中在前部，分别为DC输入/输出USB、USB-C1输入/输出USB、USB-C2输出USB和USB-A输出USB并注明：DC输出状态开启时，请勿透过DC口给此设备电池组

另一侧为详尽的USB参数信息，详情如下USB-C1输入：5V/9V/12V/15V 3A、20V 5AUSB-C1输出：5V/9V/12V/15V 3A、20V5A、3-21V 5ADC输入：5-24V 3A。

DC输出：3.3-25.2V 3AUSB-C2输出：5V/9V 3A、12V2.5A、15V2A、3.3-11V 3A、3.3-16V 2AUSB-A输出：5V3A、9V2A、12V1.5AUSB-C1/DC+USB-C2+USB-A输出：65W+30W MAX/75.6W+30W MAX

USB-C2+USB-A输出：30W MAX

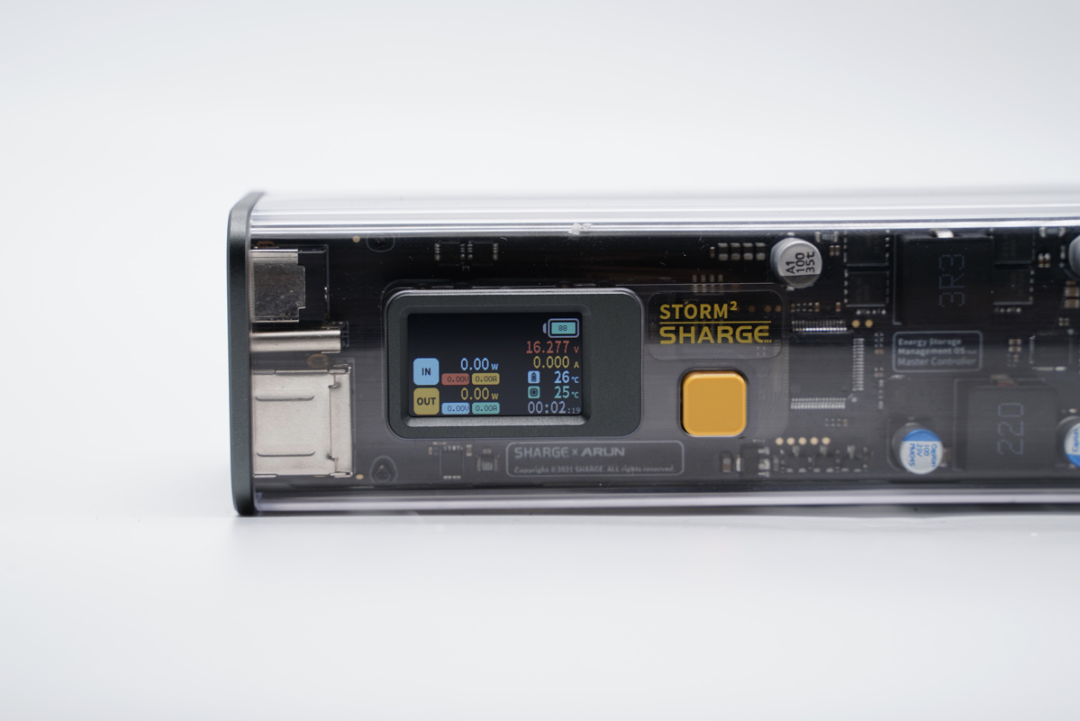

SHARGE闪极DT终端控制器反面选用一块显示屏，透过单击右侧的按键能点亮自带的数显屏，从数显屏上能窥见当前输入/输出的电压、电流、功率和工作时间，外部的电池组温度等一系列数据。

透过长按右侧的按键能选择进入想要了解的信息类别，左侧为信息类别选项，右侧为选中项的详尽参数信息。

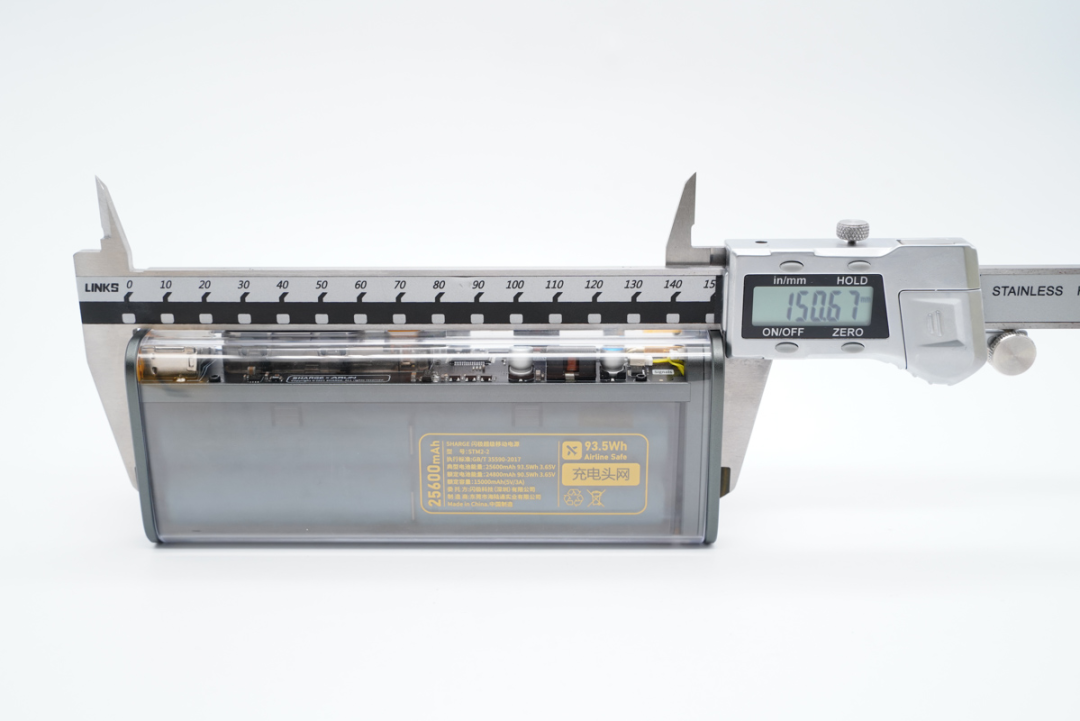

使用卡尺实测SHARGE闪极DT终端控制器的长度约为150.6mm。

宽度约为58.7mm。

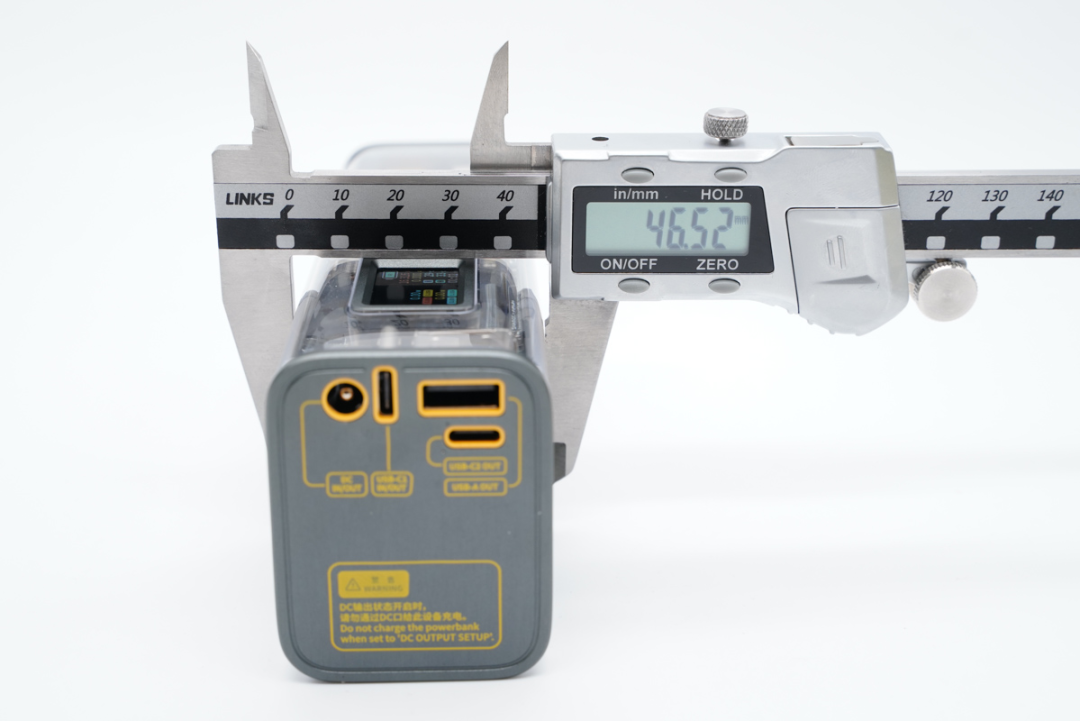

厚度约为46.5mm。

SHARGE闪极DT终端控制器的净重约为591g。

拿在手上还是有一定分量的，毕竟这是这款25600mAh 100W PD快充电池组宝，实力强劲。

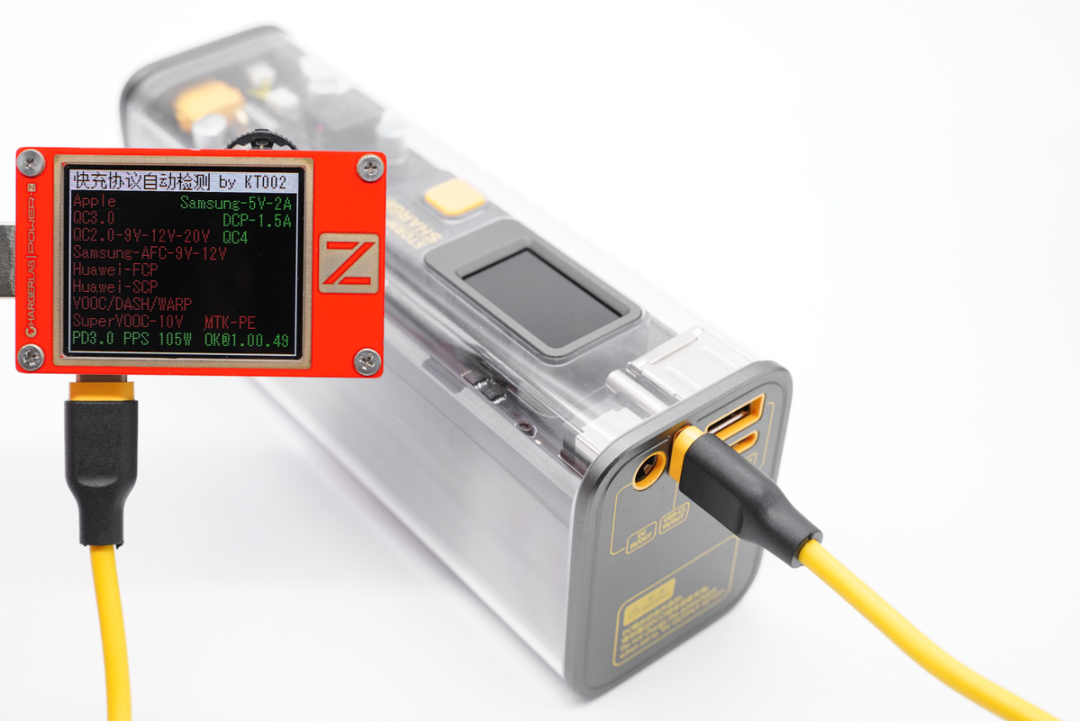

使用POWER-Z KT002读取USB-C1的快充协议，实测支持PD、PPS、QC4快充协议。

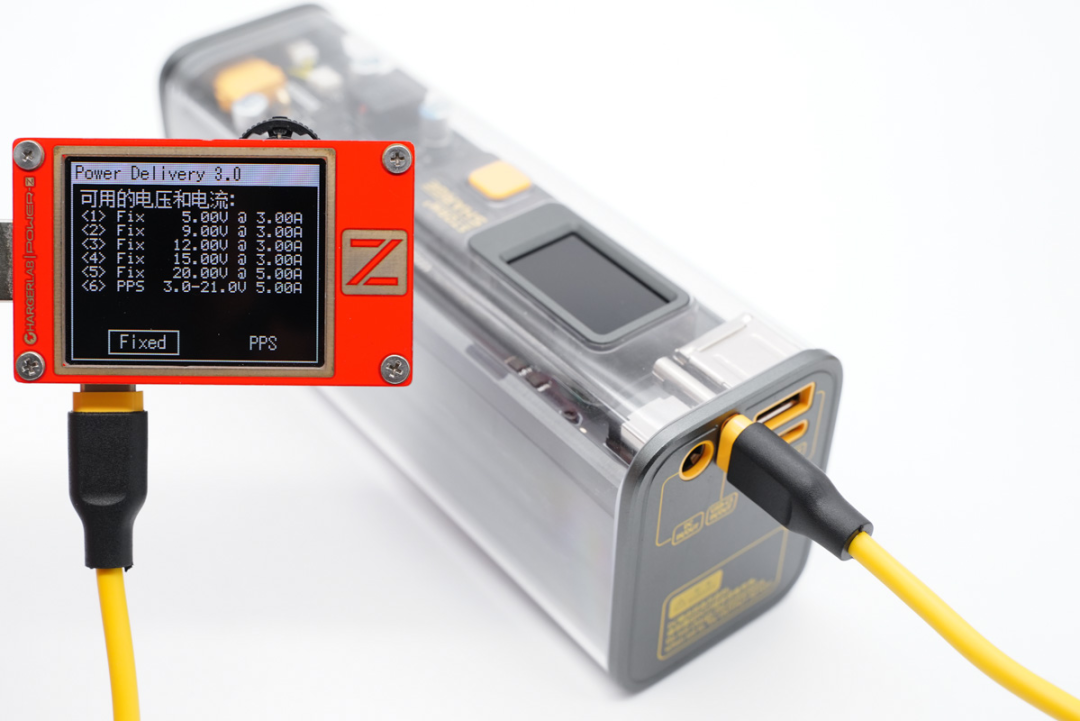

读取USB-C1的PDO报文，USB-C1支持5V3A、9V3A、12V3A、15V3A、20V5A五个固定电压档位，此外还支持3-21V 5A一组PPS快充档位。

将USB换成USB-C2，USB-C2支持PD、PPS、Apple2.4A、QC2.0、QC3.0、QC4+、AFC、FCP、SCP、MTK-PE快充协议，USB-C2的协议支持还是很全面的。

同样读取USB-C2的PDO报文，USB-C2支持5V3A、9V3A、12V2.5A、15V2A四个固定电压档位和3.3-11V 3A、3.3-16V 2A两组PPS档位。

最后读取USB-AUSB的快充协议，USB-A支持Apple2.4A、QC2.0、QC3.0、AFC、FCP、SCP、MTK-PE快充协议。

使用SHARGE二氧化镓快充电池组器100W Pro版为SHARGE闪极DT终端控制器电池组，功率为20.18V 4.59A 92.77W，SHARGE闪极DT终端控制器支持100W自充输入二、SHARGE闪极100WDT终端控制器回收。

终端控制器端面盖板使用四颗螺钉装配，取下螺钉并拆下显示屏的边框和按键按钮，便可将外部模组取出。

终端控制器外部模组主要由电池组、电池组保护板和主控PCB板三部分组成。其中电池组使用半透明化的防火PC外壳包裹，两块PCB板则是透过碳纤维框架呈垂直精心设计。

模组反面主控PCB板一览。

前部电池组保护电路板一览。

主控PCB板和电池组保护板选用XT30连接，通讯信号线单独在旁边。

拆下主控PCB板，能看到背面是角蕨导热垫，保证PCB板与碳纤维框架紧密接触，增强散热器效果，并且起到支撑绝缘作用据了解，这块导热的硅胶导热系数达到了6 W/(m·K），结构设计原理是将PCB板和电芯的热量以最大、最快的速度传给中间碳纤维框架，同时框架又连接了两端的大片碳纤维盖板，实现了散热器+结构完美结合。

主板上的显示屏幕透过排线连接，能轻松取下。

先来看主控PCB板反面，印有闪极和截叶通的联名设置了两颗电感，属于两路独立的电路左侧一路为升降压电路，负责USB-C1USB和DCUSB的双向电池组功能；右侧一路为降压电路主要负责1A1CUSB的降压输出除此之外，还精心设计了滤波固态电容、显示屏驱动晶片、存储器、按键开关和多颗MOS管。

PCB板背面电路比较简洁，主要有两颗晶片，分别是南芯的升降压控制器和芯海科技的USB PD双向快充协议晶片还有两颗取样电阻，分别用于DC口和USB-C1口的输出电流检测上面先来看PCB板上用于双向快充的升降压电路。

USB-C1USB的USB PD快充协议晶片来自芯海科技，机型CS32G020K8U6该晶片适用于PC控制器适配器、手机快充电池组器、高功率终端控制器、车充、USB HUB等领域芯海CS32G020内置ARM M0内核，48MHz主频，内置64K程序存储器，4KB LDROM，8K SRAM，支持宽范围的工业控制应用和高性能处理场景，提供QFN24和QFN32封装。

电池组头网回收了解到，该晶片已经在努比亚、RAVPOWER、Siyou、绿联、羽博、征拓、cheero、ELECJET电友、HENGLISAM等品牌的终端控制器商品上得到应用。

C1和DC口输出选用的是南芯SC8812，这是一颗高效率同步双向升降压晶片，支持升压或降压为1到4节电池组电池组，可完成电池组、放电控制，支持各种电压转换和电池组状态指示；内置10bit ADC，选用I2C数控USB，配置输出电压和限流值，简化的外部器件，有助于减少占板面积，控制电路板反面四颗开关管进行电压转换。

电池组头网了解到，南芯SC8812A此前已被ANKER 65W双向快充终端控制器、锤子20000mAh 45W双向PD快充终端控制器、努比亚红魔45W USB PD氘锋终端控制器、全汉10000mAh USB PD终端控制器

、羽博26800mAh 45W USB PD快充终端控制器、电友 20000mAh 45W双向快充终端控制器等商品。此外，南芯的快充晶片还被广泛应用于电池组器、车充等领域，并获得数十款商品选用。

PCB 板反面设有四颗同品牌机型的MOS。

另外两颗MOS管特写。

四颗MOS管中间是一颗3R3贴片功率电感。四颗MOS和一颗电感用于配合南芯SC8812实现升降压操作，这是一路独立的升降压电路。

除此之外，这一路升降压电路在电池组和输出端均设置了一颗固态电容滤波，靠近电池组端的电容来自CapXon丰宾，规格为25V 100μF。

靠近USB端的这颗电容为了满足DCUSB宽电压的输入输出，所以用了一颗35V耐压的固态电容，耗电量同样为100μF。

XT30连接端子特写。

另一个1A1C电路只需要支持输出功能，并且四串两并的电池组，电压达到16V左右，所以这一路选用了降压输出的架构。由一颗主控晶片搭配一颗电感、两颗固态电容组成，降压电路的固态电容均来自丰宾。

降压电路选用了一颗智融SW3517S晶片作为主控，这是这款高集成度的多快充协议双口电池组晶片，支持A+C口任意口快充输出，支持双口独立限流其集成了5A高效率同步降压变换器，支持 PPS、PD、QC、AFC、FCP、SCP、PE、SFCP等多种快充协议，最大输出PD 100W（20V5A），CC/CV 模式，和双口管理逻辑。

外围只需少量的器件，即可组成完整的高性能多快充协议双口电池组解决方案

智融SW3517S资料信息。

用于参数采集、终端控制器控制、显示屏驱动的单片机。

显示屏排线USB。

贴片按键特写。

通讯信号线旁边设有一颗MOS管，用于USB-C2及USB-A路控制。

一颗来自微盟的LDO，用于给主控晶片供电。

博雅25D80存储器，用于存储参数信息。

用于USB-C1口和DCUSB的VBUS通路管，选用两颗对向串联防止倒灌。

用于USB-A口和USB-C2口的VBUS通路管。

上面还有一颗，分别用于两个USB的输出控制。

USB端特写，均选用金属外壳，完全密封结构设计，主要是用于防尘。

再来看一下电池组保护板，锂电保护板透过镍带与电池组焊接在一起，上面居中是一颗锂电保护晶片，旁边配有四颗MOS管同时保护板上还有绿白黄三根线用于电池组电压采样，旁边是NTC热敏电阻接线，用于电池组的温度检测

锂电池组计量晶片，同时支持电池组保护功能。

四颗电池组保护MOS同品牌，丝印A3031。

另外有一颗贴片按键，用于电池组保护板复位。

保护板背面印有商品结构设计者的信息。

内置8颗进口A品的18650电芯，单颗耗电量约为3200mAh商品回收结束电池组头网回收总结作为一家年轻的品牌，闪极此前一直专注于快充电池组器市场，并借助二氧化镓快充市场浪潮，面世了多款具有T5450外型和性能的商品，获得使用者的认可。

此款100WDT终端控制器是闪极入局电池组宝市场的首秀作品，也是这款足够让人惊艳的商品，依然主打T5450艺术风格，兼备高功率、大耗电量、全协议等特性，在千篇一律的传统电池组宝市场中，让人此刻一亮电池组头网透过回收了解到，闪极DT终端控制器外部基于4串2并电池组，由两路独立的快充架构组成。

其中一路选用南芯SC8812作为主控晶片，搭配芯海科技PD快充协议晶片实现USB-C1USB的双快充功能；南芯SC8812同时还负责DCUSB的输入输出控制另外一路选用智融SW3517S主控实现降压控制，内置协议，一颗晶片即可完成1A1CUSB的降压快充输出。

同时也得益于该款终端控制器选用了两路独立的快充架构，所以能支持边充边放功能，提升使用者的使用体验峰会预告7月30日，2021全球第三代半导体快充产业峰会将在深圳举行，届时将有多家二氧化镓、碳化硅快充晶片原厂及快充产业链配套企业出席，共同探讨第三代半导体快充发展新趋势。
