铝合金格栅幕墙节点图 铝合金格栅幕墙施工方案

铝格栅它是由铝质材料加工成型，并经表面静电喷涂处理而成材质不是铝合金的 常规铝格栅仰视见光面标准为10mm或15mm，高度有20mm40mm60mm和80mm可供选择 铝格栅格子尺寸分别有50X50mm， 75X75mm， 100X100mm；深圳特区发展中心大厦在我国首次使用这种幕墙，不是将玻璃镶嵌到框架的凹槽里，而是采用硅氧合成橡胶密封剂黑色将玻璃粘结到铝合金的封框上，从立面上看不到封框，因为它在玻璃的背后这类幕墙的骨架所使用的材料，既可以。

安装铝合金格栅首先要根据预先做好的施工图纸在建筑上有做预埋件，然后再把铝合金格栅安装到预埋件上面或者钢架上；幕墙转角及周边墙体上下封口的连接构造以及变形缝的处理应符合设计要求节点构造及收口处理，墙板节点通常在节点的接缝部位易出现上下不齐或板面不平等问题，故应先将一侧板安装，对线定位，用横竖控制线确定另一侧板安装。

铝合金门窗大样图和节点图区别是大样图是要标出构件的详细材料，而节点图则没有这样的要求大样图指的门窗的开启方式和简单线状结构图节点图是指施工图中具体位置得详细做法，其实就是指各种型材的连接搭配情况，门窗节点图；在墙边缘把方型吊管连接卡件全部遮盖，锚固可利用墙面板安装的连接件，用螺栓连接，以保证美观8板面清理 清除板面护胶纸，把板面清理干净白色外墙铝单板 相关名词铝单板安装节点图，铝单板，铝单板安装示意图。

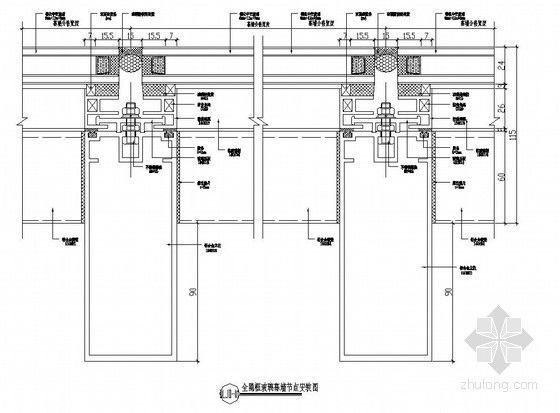

刚刚画了下，由于临时画的，画的不好请见谅1竖明横隐玻璃幕墙节点图参见下图2隐框玻璃幕墙节点参见下图；隐框玻璃幕墙是一种综合性技术新产品，该幕墙没有用以夹持玻璃并承重的铝合金外框，它是完全依靠结构胶把成百上千块的热反射镀膜玻璃粘结在铝型材框架上很全面的隐框玻璃幕墙节点图，包括避雷和防火节点。

节点图，有时也称“大样”图，是表明建筑构造细部的图，而建筑幕墙节点图，就是画有幕墙细部构造的图，比如，幕墙板与什么构件连接的，怎么连接的，每个构件的材料尺寸，甚至有的细到每个螺栓等等节点图很常用，特别是用。

铝合金格栅幕墙施工方案

1、铝合金空调格栅安装方法基层处理 1预埋件设计标高位置数量须符合设计及安装要求，并经防腐防锈处理埋件不符要求时，应及时采取有效措施，增补埋件2安装格栅立杆的部位，基层混凝土不得有酥松现象，并且安装标高应。

2、先看平面图知道这版幕墙在那个位置，再看幕墙设计图纸设计说明，按目录顺序往下看，要知道怎么安装就要先看节点图了，节点图看得出是明框幕墙还是隐框或者横明竖隐还是横隐竖明，预埋件的安装位置之类的多请教师傅，到。

3、铝格栅安装的时候需要龙骨，铝格栅，边角这些硬件的材料，铝格栅吊顶工艺流程操作工艺确定好高度，在墙上用墨斗弹高水平线用铁的膨胀栓把吊筋固定在顶上，吊筋下面固定轻钢龙骨要保持水平如果格栅跨不超过3米就不需要吊筋。

4、其次，铝格栅用于隐藏工程繁多，人流密集的公共场所，便空气的流通排所散热的同时，能够使光线分布均匀，使整个空间宽敞明亮接着，铝合金格栅吊顶是近年来兴起的一种新型吊顶，属开敞式吊顶其吊顶装饰形式通过特定形状的。

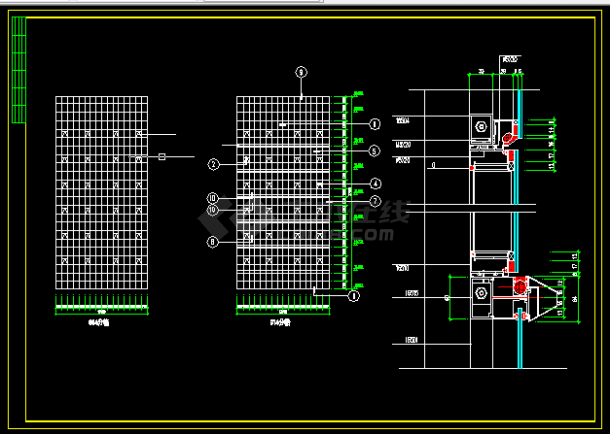

5、首先要看平面图，在平面图中找到节点编号的位置，然后，在看懂平面图的基础上，找到幕墙的节点详图的位置，结合平面图，深入了解幕墙的局部的构造做法幕墙的节点图，是放大的剖面图，把幕墙的内部构造表达的很清楚，一般包括。

6、铝格栅按照不同的形式分类名称是不一样的，而建材市场上通用的分类如下1型材铝格栅2三角形铝格栅3木纹铝格栅4方格铝格栅以上是铝格栅市面上常用的分类，另外不同的还有铝格栅吊顶和铝格栅幕墙100*100黑色铝。

7、5 安装完毕轻微调整即可6 收边可采用收边角进行收边7 安装过程应保持手清洁，不能有汗水油污等不良现象铝合金格栅地板 相关名词铝格栅安装，格栅吊顶，铝格栅吊顶，普通吊顶，格栅安装。

铝合金格栅幕墙多少钱一平方

投影面积工程量，计算公式长*宽展开面积工程量，折边高度+高边高度+宽度*折边高度+高边高度+长度度1000相关名词铝单板，铝角码，铝单板的，铝单板通，铝单板与龙骨，装铝单板。
