▲更多精品，关注“搜建筑”新安影剧院的蝶变——谈"宝安1990"升级改造项目中音乐厅的设计立意现代社会飞速发展，城市建筑也在迅速地更新、换代在这种大的时代背景下，有必要对具有历史文化价值的建筑进行保护性改造和活化利用，使其在适应新时代精神文化需求的同时留住乡愁。

深圳“宝安1990”升级改造工程就是此类项目的代表性案例，以升级改造之举措，保育了原建筑，延续了她的文化内核和历史项目前身为宝安区“老三馆”（群众文化艺术馆、图书馆、新安影剧院），它们是九十年代建成并投入使用的重要区级文化建筑，位于深圳市宝安区的新安街道，长期以来形成了宝安老城区的文化中心，是宝安老城区内地标性建筑。

对于新安影剧院的改造，我们希望不仅是实现物质功能的提升与完善，更立足于打造一处能满足精神需求的场所在快节奏、高强度的都市中，让人们能聆音缓心，慢享生活。

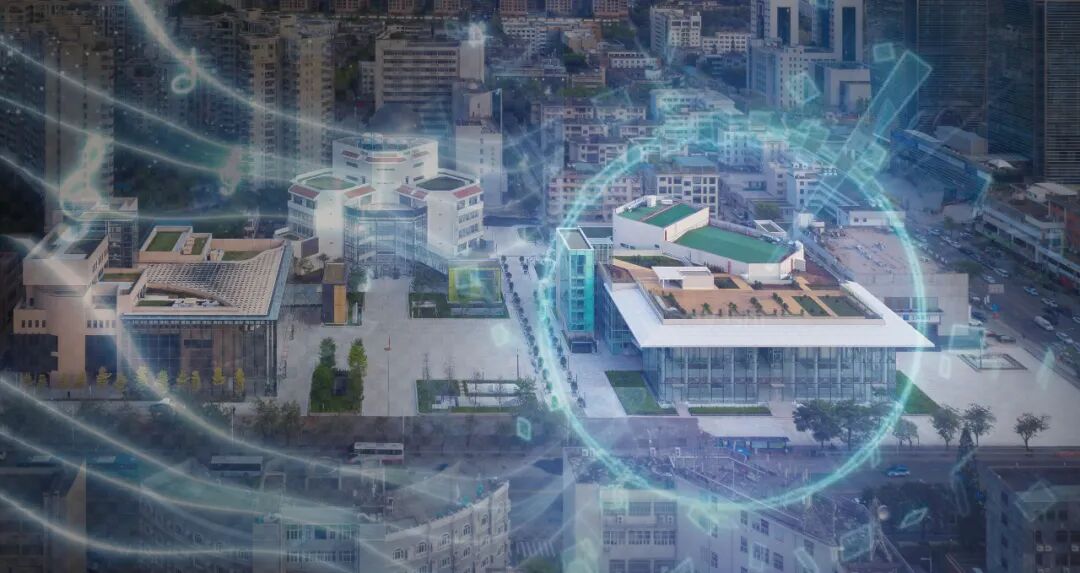

▲图01“宝安1990”01功能提升及交通流线组织策略原新安影剧院位于新安二路与建安一路交汇处，为高台基形公共建筑是原宝安县人民政府投资兴建的多功能文化娱乐场所，于1990年8月8日正式开业改造前的内部主要空间有5个小影厅和一个剧院（兼6号大影厅）。

随着数字化的进步、影视技术的发展及消费需求的变化，观看电影的模式也发生了很大变化，原1000座影剧院已不能适应当今的使用需求，同时高雅音乐的演出供不应求，所以新安影剧院的改造保留了部分小影厅，把剧院即6号大影厅改造为音乐演奏厅，供交响乐演出并兼顾合唱及电声乐队表演。

本项升级改造工程的实施包含五个部分内容：保留部分为1、2号小影厅；拆除部分为3、5号小影厅； 改建部分为剧院即6号大影厅、4号小影厅；扩建部分主要是以交通空间为主的“灰空间”；新建部分为水晶大厅--与城市地上地下全面对接。

▲图02 改造前：影剧院平面图（向左滑动查看更多）升级改造后的主要内部空间包括水晶大厅、天籁序厅、“剧院印迹”演奏厅、后台区、保留的小影厅。

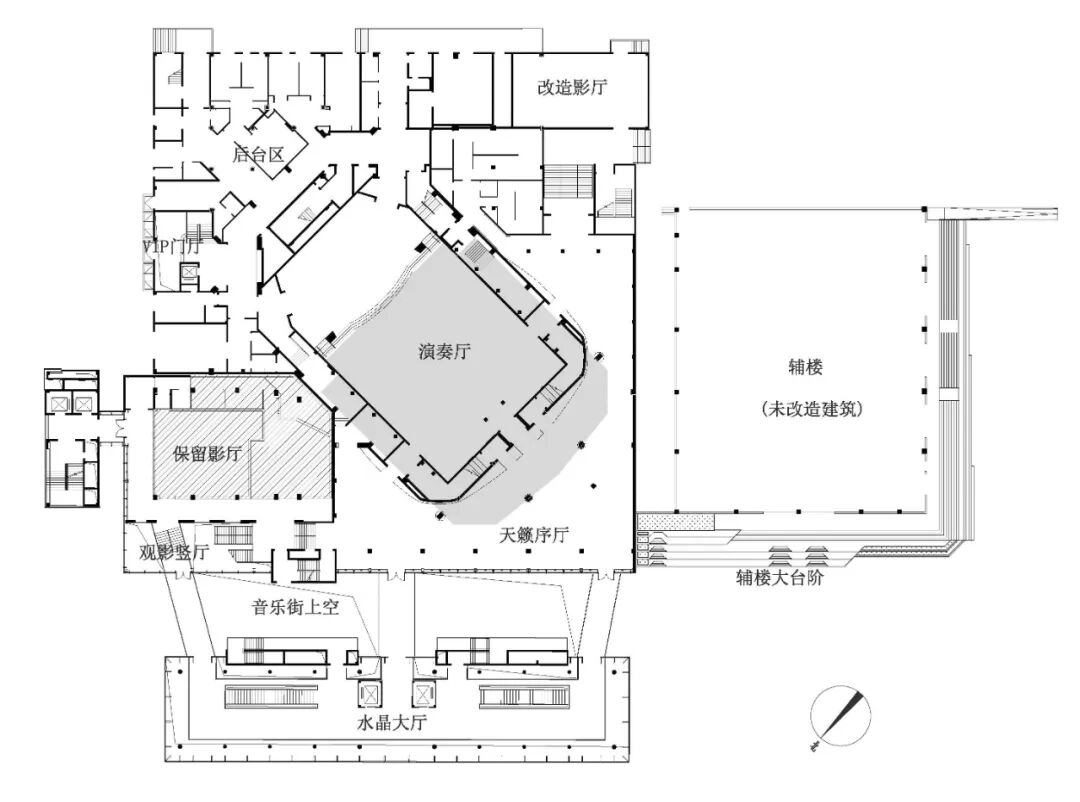

▲图03 改造后：“宝安1990”音乐厅一层平面我们重新组织了各种交通流线，分别设置出入口演奏厅观众从水晶大厅进入，通过空中连廊进入天籁序厅等候区，检票进入演奏厅内贵宾或特邀演员通过面向广场的vip厅进入接待厅等候以保证其私密性。

建筑东立面分别设置演员、后勤、道具出入口，演员通过东侧左面台阶进入后台化妆及候场区，后勤与道具则由东侧右面台阶、卸货平台进入，大道具通过宽3.4米的走道进入建筑内部小影厅观众则从对接广场的观影竖厅进入

▲图04“宝安1990”音乐厅主要空间02空间氛围的营销策略演奏厅是音乐厅的重要使用空间，立足打造脱离城市喧嚣、远离世俗的精神空间天花选用暗黑色，墙面结合声学要求采用凹凸肌理的木饰面，营造静谧并略带神秘的气氛。

天籁序厅主墙面结合演奏厅楼座的造型，采用了曲面墙体，模糊了墙面与天花的界线，曲线铝格栅天花上布置了螺旋状的点点灯光，让人产生宇宙星河的遐想水晶大厅突出开放性及城市公共性水晶大厅、连廊、天籁序厅、演奏厅形成了一个空间序列。

，空间特质也由水晶大厅的公共开放，到天籁序厅的半开放，再到演奏厅较为在内的精神空间通过这样的空间设计，引导着观众完成精神的洗涤和释放，趋于沉静，享受音乐的纯净层层递进的空间如音律般跳动，增强了仪式感

▲图05“宝安1990”音乐厅空间序列结合深圳夏热冬暖的气候特征，水晶大厅与音乐厅主体之间的音乐街覆盖着大屋面，遮阳又避雨把辅楼门前的原停车场，移到地下车库，以改善广场环境利用辅楼前原有的踏步修整成舒适型台阶，可用作临时舞台、放露天电影或在小广场进行群众表演活动时的看台。

大屋面下的音乐街与辅楼外部台阶不仅提供给群众一个舒适、有"参与感"的空间，同时形成了从城市空间导向中心广场的重要活动路线03重要空间的设计策略3.1­­ 演奏厅将原剧院（兼6号大影厅）改造为音乐演奏厅，是整个项目中难度最大的改造空间，既需要功能的调配与空间的腾挪，也需要多专业的统筹协调，涉及建筑声学、舞台设备、结构、暖通、电气、室内装修等多个专业。

改造前，影剧院观众区平面形式为“钟型”，拥有镜框式舞台、沉井式加盖的乐池（实地考察时现场已是放置物品的仓库，详图06 改造前：影剧院一层平面图中A）、左右侧台(详图06 改造前：影剧院一层平面图中B）、后台区域及仓库(

详图06 改造前：影剧院一层平面图中C）。隔声采用一道木质隔声门加隔声帘。观众区前部两侧设凸出墙面的空调机房及耳光室。二层设有延边跌落式楼座。池座座椅采用错排布置，运用影剧院常用的双折线排列法。

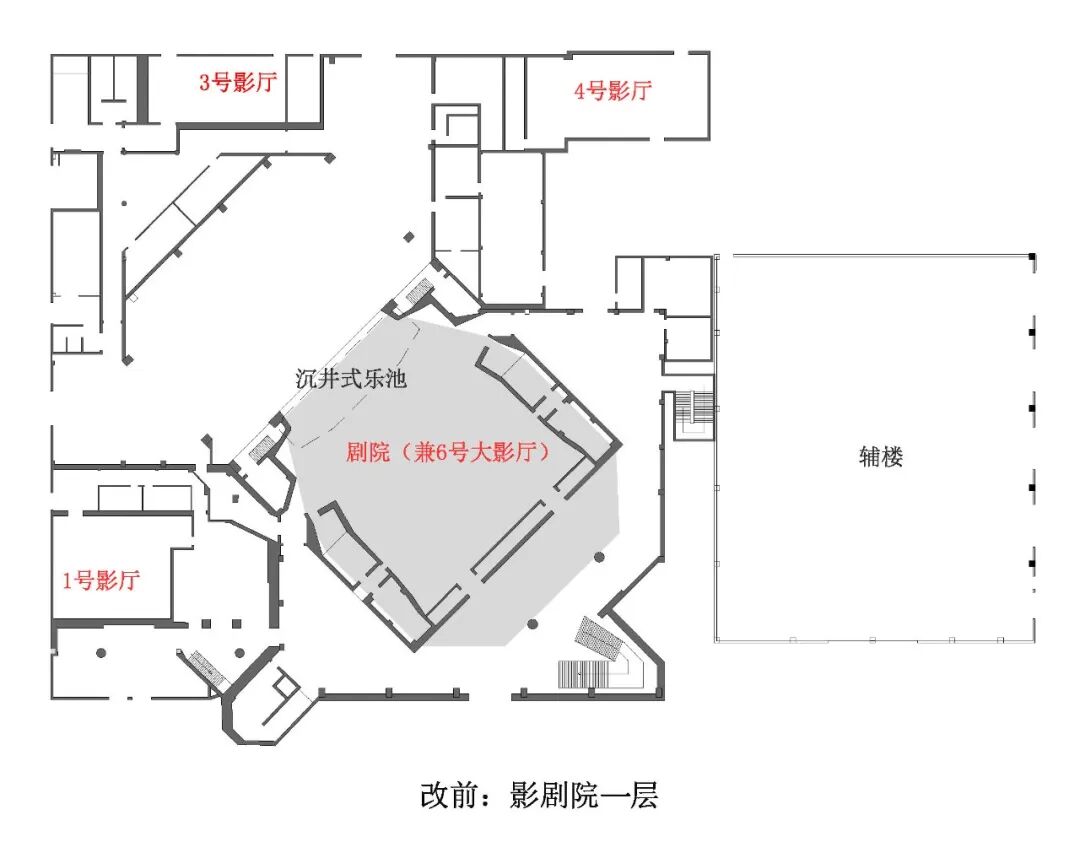

▲图06 改造前：影剧院一层平面根据《剧场、电影院和多用途厅堂建筑声学设计规范》[1]，“在声源为自然声时，观众厅体型设计的平面和剖面，应使厅内早期反射声声场均匀分布”建筑改造策略，先是简化空间体型，然后调配各功能房间：取消乐池、耳光室，设面光桥，使观众区成为结构简单的传统“鞋盒式”，通过“矩形平面提供了早期侧向反射声以产生亲切感” 。

[2]并根据声学模拟计算反馈的信息多次微调平剖面设计隔声方面各出入口设声闸室，两道隔声门有效防噪隔声依据视线设计原则，从观众区池座中区开始视线超高值(C值)加大，使中间横向走道与天籁序厅标高平齐保证直达声的传播，还避免了观众对声能的掠射吸收。

[3](见下图07 改造后：“宝安1990”音乐厅一层平面)。

▲图07 改造后：“宝安1990”音乐厅一层平面由于观众区原有楼座结构已不满足于现行规范对楼座的排距要求，加之观众区屋面钢屋架历时已久老化，所以拆除重新设计楼座结构结构处理上，对原始梁柱构件采用了加大截面、外包型钢钢板的加固方式。

为减少对原结构体系的修改，保留加固了台口的结构梁柱采用沿边挑台式与局部包厢式相结合的楼座，丰富观众体验加固后梁柱截面的加大会影响新功能空间的使用，建筑专业及时复核拆除及改造情况修正实施方案

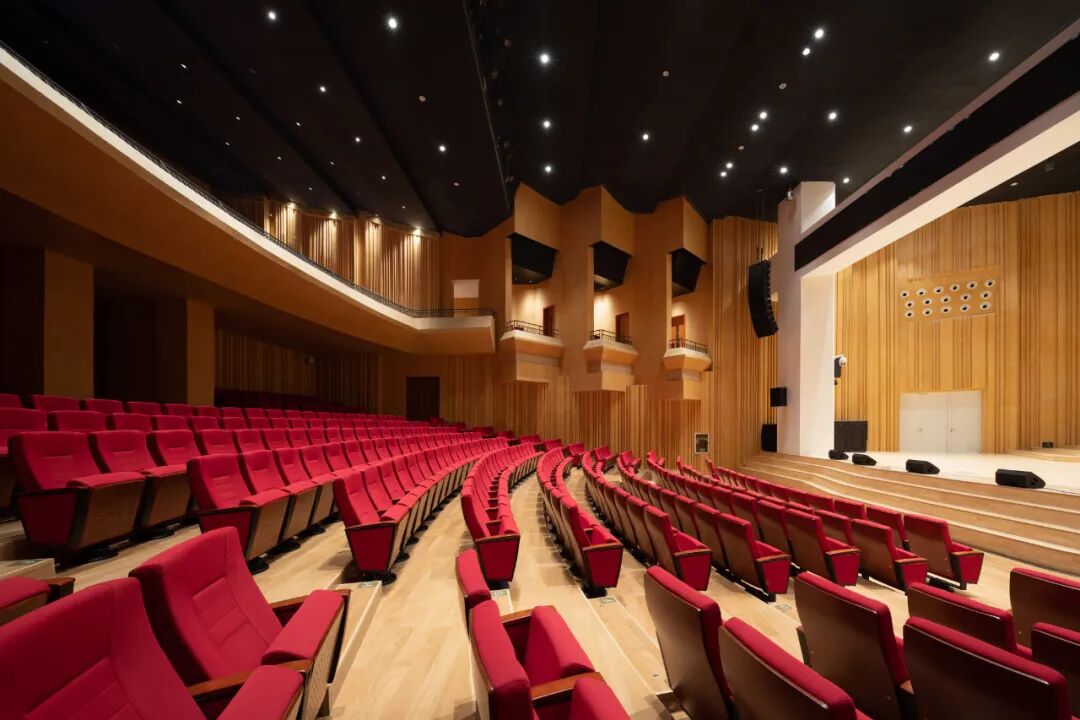

▲图08“宝安1990”音乐厅演奏厅改造后，加大了排距，短排法座席排距由原来的0.8米升级为1.05米。坐席数602座（并含2个轮椅座席）。

▲图09“宝安1990”音乐厅演奏厅改造后的空调系统送风形式，采用座椅下柱式送风的形式，配合全空气低速空调系统，空气直接输送至坐席下方，新风充足，温度和速度均匀，节能的同时观众座席舒适感也得到了提升池座和楼座分别通过侧墙和后墙回风。

设于池座两侧的1号和2号空调机房负责池座和楼座包厢空调，设于楼座相邻的4号空调机房负责楼座空调，设于后台三层的3号空调机房负责乐台空调乐台空调系统采用乐台两侧的球型风口送风，下部回风乐台面积174.23平方米（含合唱台面积），可容纳四管乐队的演出使用。

乐台地面采用架空木地板，背景墙面外贴弧形段GRG（MLS扩散体），并形成管风琴装饰图案在空间利用上，原左右侧台、后台区域及拆除的3号小影厅调配为与音乐厅相关的房间，如道具室、化妆室、VIP接待、指挥休息、舞台机械电气柜室、调光柜室、功放室等功能空间。

原设在顶层的放映间，改造成了为楼座静压送风服务的空调机房及光控室关闭观看更多更多正在加载正在加载退出全屏视频加载失败，请刷新页面再试

刷新

视频详情 ▲“宝安1990”音乐厅演奏厅视频

（向左滑动查看更多）

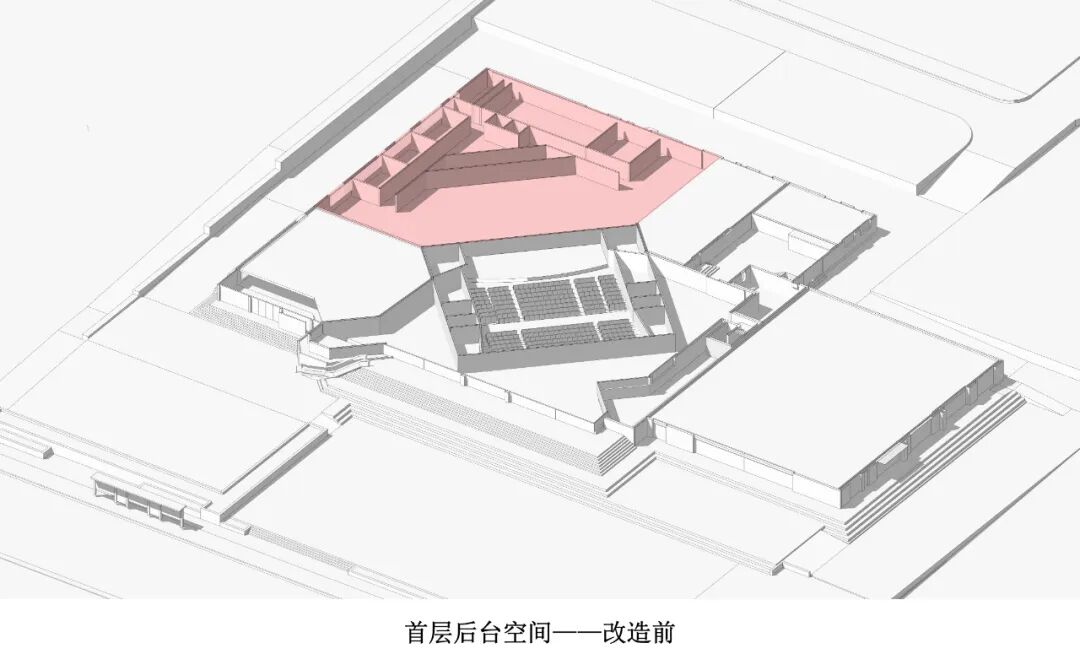

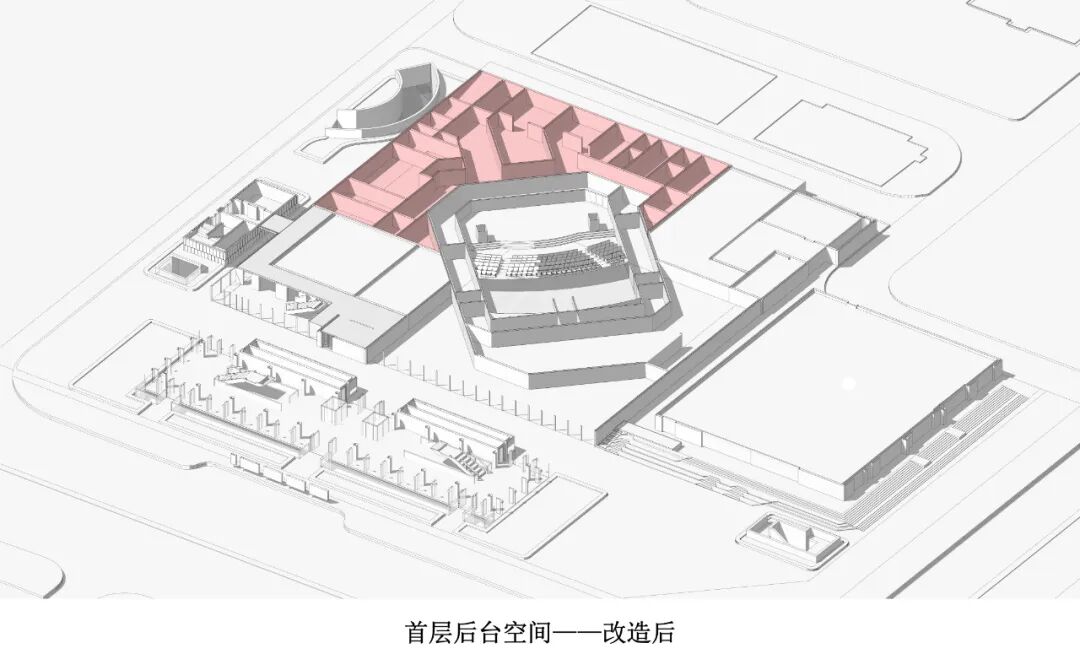

▲图10 “宝安1990”音乐厅演奏厅后台空间——改造前后对比（向左滑动查看更多）演奏厅内重要声学材料为GRG扩散体（MLS），面密度≥40kg/㎡GRG内部填充厚25毫米，容重为32k玻璃棉（外包玻纤布），提高了墙体的隔声量。

观众区二层楼座后墙面为木质穿孔吸音板构造由于交响乐演出无布景需求，其舞台机械设计以实现声学功能为主要目标，设计时考虑声学反射板的吊挂舞台机械的配置重点参考国内外相同规模的先进水平舞台灯光方面在满足基础照明的条件下，仅突出表演区域。

但对于表演区的任意位置，都需不少于三个方向的透射光，每一方向的最高白光照度（单灯效果）不低于1200Lx考虑系统升级的可能，做好足够的基础供电及预留信号网络系统，满足任意位置使用任意规格灯具或特殊效果设备的需求，做到设备有供电，控制有信号。

所有设备开启时的噪声及外界噪声干扰不高于25db，满足演出时的噪声指标要求演奏厅扩声系统采用左右两个通道为主，辅以台唇覆盖的扩声形式

▲图11“宝安1990”音乐厅演奏厅配电房移至地下室与其他两馆合用，原配电房位置改造为符合现代标准的卫生间，配备母婴室、无障碍卫生间天籁序厅内增设人工存包、咖啡茶桌等待区，实现休息区功能的完善3.2 天籁序厅。

从水晶大厅经过连廊天桥来到天籁序厅，恰似从现实空间穿越时空之廊来到宇宙星河气质的“畅想空间”天籁序厅宽35.6米，进深最大40.6米，层高8.55米，净高7米，面积为759.02平方米（原为565.53平方米）。

面向音乐街的一侧采用明框幕墙保证了采光的同时，亦适于与水晶大厅的双向视线对话天籁序厅设人工服务区、等候休息区、咖啡茶座区及通往洗手间的走道弧形铝通吊顶中间缀满点点灯光象征星河，在这高大敞亮的空间里，人们可以稍作歇息，闲暇舒适地等待接受进一步的心灵洗礼。

关闭观看更多更多正在加载正在加载退出全屏视频加载失败，请刷新页面再试

刷新

视频详情 ▲“宝安1990”音乐厅天籁序厅视频原休息厅地面标高不一，图底关系近似于一个长方形（影剧院）嵌入正方形中（图06 改造前：影剧院一层平面），休息厅内难免转折过多，亲切感不足。

改造后，通过在休息厅一侧采用弧形饰面来柔化界面，墙面采用不同规格的竹基纤维复合材料拼接而成，并用专业定制弧形风口使之一体化，质朴的竹纹肌理构建出亲切的序厅迎接面序厅中有5根原始的结构柱也是基于柔化界面，加固后采用GRG基层白色乳胶漆面层包圆。

临辅楼一侧的防火墙内侧采用现制60mmX227mm规格的同色高品质劈岩砖，外砖内用使其整体，局部红色木饰面与演奏厅内的温暖感遥相呼应进入了这一空间，就像是进入了瑜伽中的冥想，开启对生命系统能量的释放，重组，修复与优化，达到自我的安定与平和。

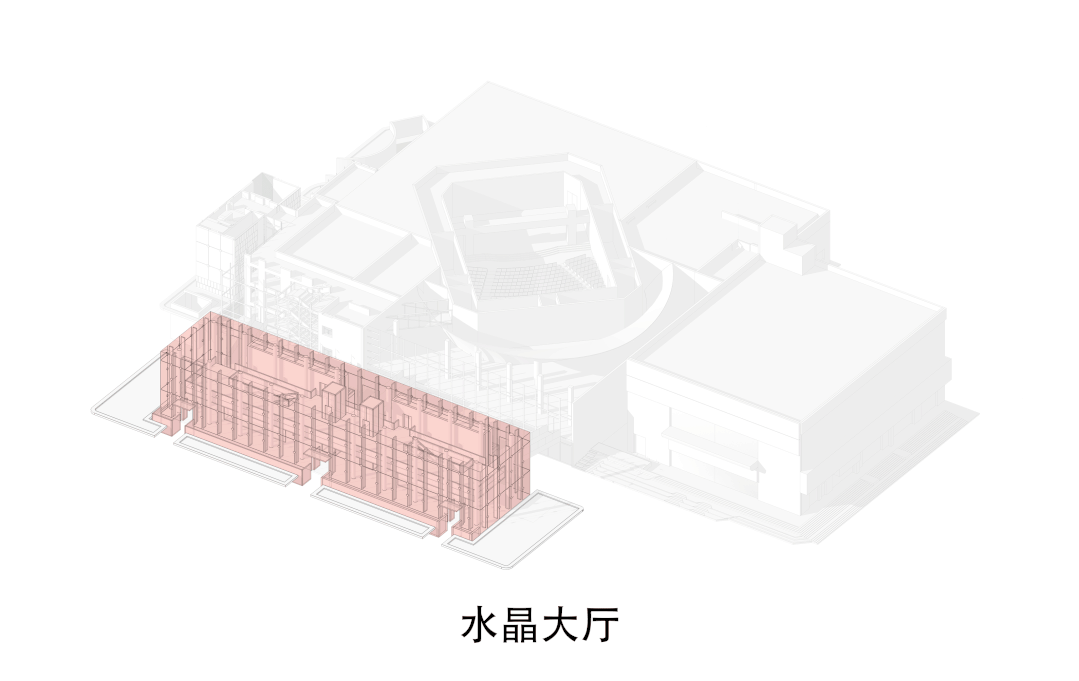

演奏厅楼座与疏散楼梯之间采用了连廊的形式，以实现演奏厅空间的超脱感，这半透明的空中铝网连廊，呈现出若隐若现的退场观众身影，以此来提醒等候在天籁序厅喝着咖啡的观众们即将入场3.3 ­­水晶大厅水晶大厅作为与城市对接的重要公共空间，。

钢结构与超白玻璃的结合，敞亮明快，夜幕之下，华灯亮起，宛如水晶。向下连通地下中央大厅，向上连接音乐厅主体。

▲图12“宝安1990”音乐厅水晶大厅二层平台采用悬挂式结构，长50.4米宽7.6米的楼板由等强圆钢吊杆悬挂在20根钢柱上关闭观看更多更多正在加载正在加载退出全屏切换到竖屏全屏退出全屏搜建筑已关注分享点赞

在看已同步到看一看写下你的评论分享视频，时长00:080/000:00/00:08 切换到横屏模式 继续播放进度条，百分之0播放00:00/00:0800:08全屏 倍速播放中 0.5倍 0.75倍

1.0倍 1.5倍 2.0倍 超清 流畅 您的浏览器不支持 video 标签 继续观看 影剧院改造：“宝安1990”升级改造项目中音乐厅的设计立意 观看更多转载,影剧院改造：“宝安1990”升级改造项目中音乐厅的设计立意

搜建筑已关注分享点赞在看已同步到看一看写下你的评论 视频详情 ▲“宝安1990”音乐厅水晶大厅二层平台视频

▲图13“宝安1990”音乐厅水晶大厅二层平台楼板边缘采用镀铜不锈钢斜切的形式包边以暗示滨海宝安的大海之舟。

▲图14“宝安1990”音乐厅水晶大厅悬挂式结构首层吊顶采用双层A级防火透光软膜内暗藏LED灯带，纯净透亮契合主题气质无障碍电梯从地铁12号线的地下室无缝连接通达本建筑的二层平台，特殊人群也能随意领略城市风景。

玻璃踏面的钢梯成为另类观景通道，意在带给人多重漫步体验在城市街角一侧的檐下悬挂的“宝安1990”标识，高2米，厚0.25米，面宽约占10.5米，是项目的一个结构难点，通过不锈钢无缝管吊装在屋架的挑梁下，电线藏于其中，钢管的表面镜面抛光处理。

▲图15“宝安1990”音乐厅水晶大厅檐下悬挂式标识作为人流导向的风向标，水晶大厅的幕墙设计考虑受力、耐久性与高透明度在节约成本的统筹下，最终面向城市部分的三面采用15+2.28SGP+15钢化夹胶玻璃+16氩气+15+2.28SGP+15钢化夹胶玻璃。

面向音乐街一侧采用15+2.28PVB+15钢化夹胶玻璃+16氩气+15+2.28PVB+15钢化夹胶玻璃关闭观看更多更多正在加载正在加载退出全屏视频加载失败，请刷新页面再试

刷新

视频详情 ▲“宝安1990”音乐厅水晶大厅幕墙视频04空间腾挪的设计策略原影剧院首层及二层休息厅内部地面高差过多, 层高不一改造后，消除原休息厅内多处高差，以方便行为障碍者使用，并统一上调标高1米至绝对标高值10.9，与水晶大厅平顺连接，优化整合打造标高统一的共享空间——天籁序厅。

▲图16“宝安1990”音乐厅天籁序厅室内高差改造前后对比拆除原入口高台阶，台阶下空间形成为音乐街，台阶上部空间纳入玻璃幕墙围合的室内范围，拉齐右侧室外三角形区域用于室内，这一系列举措不仅利用室内外高差扩大了可使用的公共空间区域，消除了高台基建筑给人的距离感，还使得休息厅体形更加规整，干净大气。

▲图17“宝安1990”音乐厅室外高差改造前后对比（向左滑动查看更多）原建筑设两层休息厅但层高低、开间大，显得空间压抑，故挖空二层休息厅区域的部分楼板，使得天籁序厅成为两层高的空间，明亮而开敞05消防更新改造设计策略。

原影剧院建筑高度为23.3米，根据现行防火设计规范5.1.1条，建筑分类为多层公共建筑音乐厅与辅楼间距不足5米，不满足《建筑设计防火规范》的6米间距要求，故拆除了原始玻璃墙后改设为防火墙，室内做展示景墙。

建筑内设置自动灭火系统，防火分区设四个，其中最大防火分区面积为4383.91平方米多层公共建筑应设闭楼梯间，拆除5号小影厅及其室外疏散梯，重建了原有的一部封闭楼梯间，保留了一部封闭楼梯间，增设四部疏散楼梯。

左侧广场处的疏散楼梯，上达屋面，下接地下中央大厅楼座消防通过左右两条结构清晰的钢连廊疏散，安全导向明确天籁序厅、演奏厅、观影竖厅采用保护半径大于33米的水炮消防系统06结语自2018年7月13日开工仪式开始，2019年5月音乐厅落架，2021年3月音乐厅钢结构立柱施工完成直至最后收官。

即使在疫情的风雨之下，也阻挡不了她争分夺秒蜕变之路她的蝶变设计立足于新的建筑功能，结合改造前的建筑体型以及考虑最小改动工程量的前提下，通过合理调配和腾挪功能布局等设计策略打破原始标高的制约，打造符合空间特质的空间氛围。

通过与各个专业抽丝剥茧般的密切合作，最大化地实现了设计之初的立意建筑重要空间改造前后对比

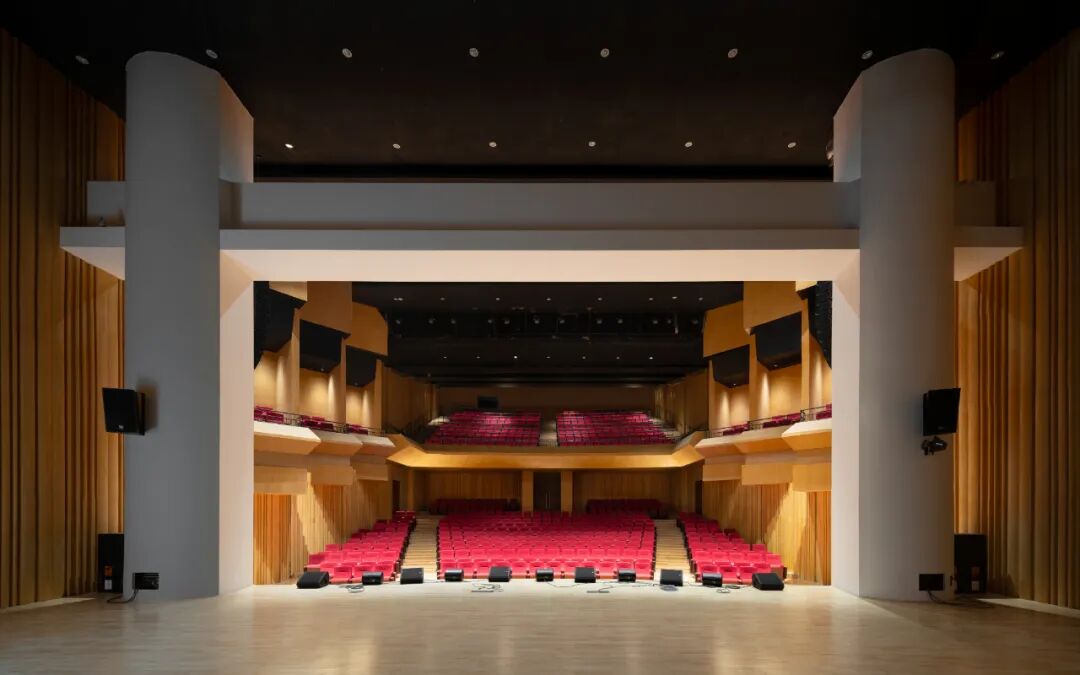

▲改造后演奏厅

▲改造前演奏厅 （向左滑动查看更多）

▲改造后天籁序厅

▲改造前天籁序厅 （向左滑动查看更多）

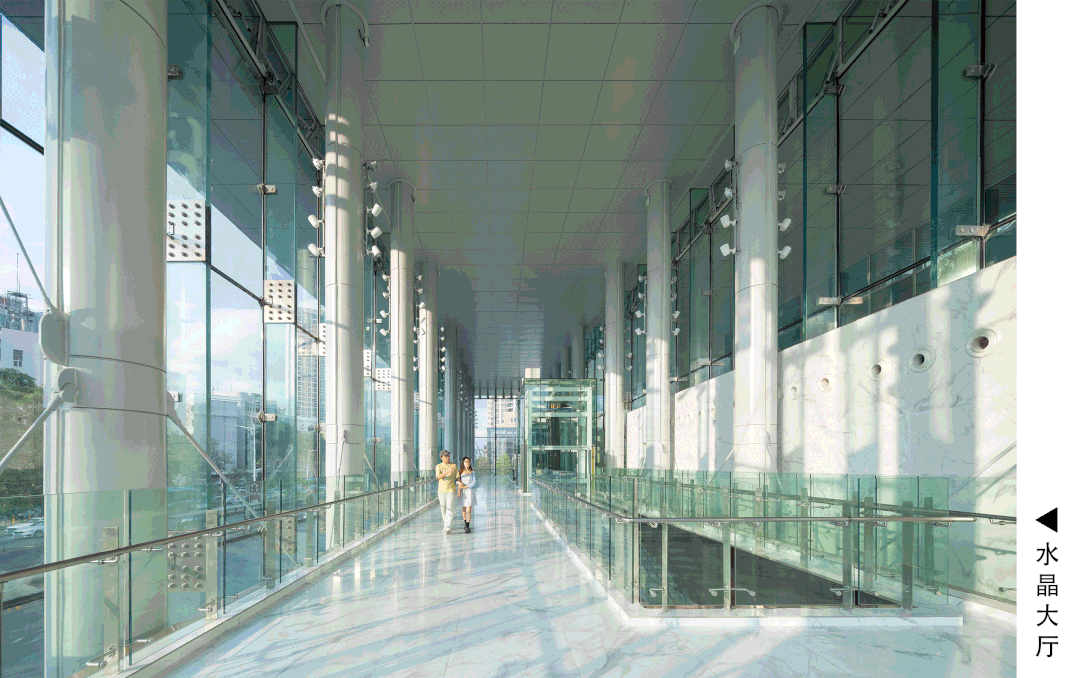

▲改造后入口水晶大厅

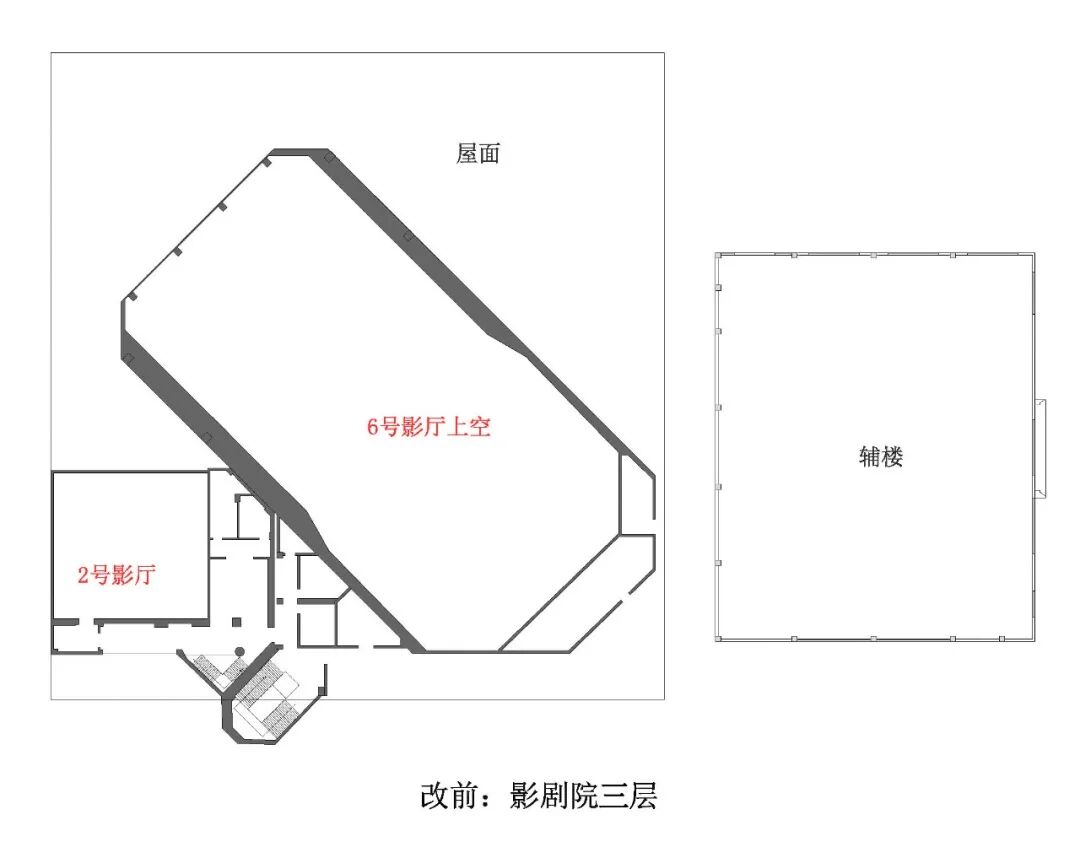

▲改造前入口空间（向左滑动查看更多）各层平面图改造前后对比(注：红色区域为拆除工程范围）

（向左滑动查看更多）

（向左滑动查看更多）

（向左滑动查看更多）

（向左滑动查看更多）

参考文献[1] GB/T50356-2005 ，剧场、电影院和多用途厅堂建筑声学设计规范，观众厅体型设计5.2.1[2]白瑞纳克[美]，音乐厅和歌剧院，同济大学出版社，2002:137页  美国 盐湖城 阿布拉凡内尔音乐厅。
