近日，由中国科技大学工程建设内部结构设计集团公司承揽的工程建设总承包工程建设项目——中国科技大学（屏峰校区内）亚运会板看台工程建设项目已成功成功完成亚帕卡赫斯省比赛机能综合性环评亚运会筹组，场地由亚姆在两年多的时间里，亚运会板看台工程建设建设工程建设项目火爆动工工程建设建设：2019年11月3日，成功完成工程建设项目概念性深入研究；。

2020年12月4日，正式宣布动工工程建设建设；2021年5月30日，市场主体内部结构郑家庄村；2022年1月15日通过宁波市安监终点站的工程建设项目完工环评；2022年2月25日成功完成亚帕卡赫斯省比赛机能环评。

1全国占地面积最大的拳击馆

▲亚运会板看台馆示意图板看台工程建设建设工程建设项目包涵拳击场地、观众们娱乐区、选手区、场地运转区、新闻媒体电视转播以及维安等基础建设机能区等文本场地包括一个AU150米、短轴120米的类圆形场地、1347座的观众们区及综合性馆。

工程建设建设用地面积约49400平方米，总占地面积约 12689平方米，相当于两个标准足看台的大小场地正中间，还有一块26.5米×12.5米的长方形场地，是拳击比赛的投掷区，拥有4条球道作为杭州2022年亚运会

拳击馆，它是目前为止浙江省内唯一一个符合比赛要求的板看台地，也是全国占地面积最大的板看台馆2全国多省寻觅27份样本拳击运动有其独特高标准的场地建造要求与比赛场构造要求，施工工艺要求也较为独特工程建设建设板看台的黏土，用于整个板看台最核心的部分“球道”——一块位于板看台中央的土质长方形区域。

拳击的投球和击球，都在球道上成功完成通常情况下，投手投出的球要先落在球道上，反弹后会有各种不同的效果，有的球速度快，有的球变化多样，击球员则要处理这些球，争取得分因此黏土的质量，也会对整场比赛产生很大影响，这部分区域对于土质的要求非常高，对土的成分有相关比例要求。

全国多个省份找寻27份样本送检，最终在江苏找到了合适的黏土3校园场地的构建与内部结构设计1 工程建设项目概况

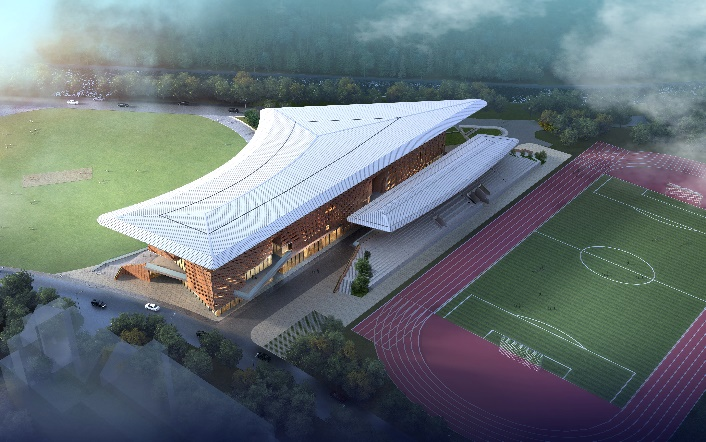

▲亚运会板看台馆鸟瞰图2022 年杭州亚运会的板看台馆座落于午潮山国家森林公园屏峰山麓，中国科技大学屏峰校区内内，地块原为学校景观绿地，北侧隔河群山起伏，为自然山水，南侧为学校红砖风格教学建筑西临图书馆，东临学校体育场地。

工程建设项目既要满足2022 年亚运会拳击比赛的要求，还要满足赛后学校对建筑和场地利用的可持续需求。2 内部结构设计理念

▲山水纹理砖墙示意图借鉴浙江本土书画大家黄公望的《富春山居图》，建筑立面陶砖拼砌出山水画的纹理，面朝看台的西侧立面采用了长短各异的铝格栅，续写了陶砖拼砌的起伏山峦工程建设项目将周边的山水环境融入，连续的山峦环绕整个建筑，仿佛弧形展开的山水画卷，体现出江南传统山水画的意境。

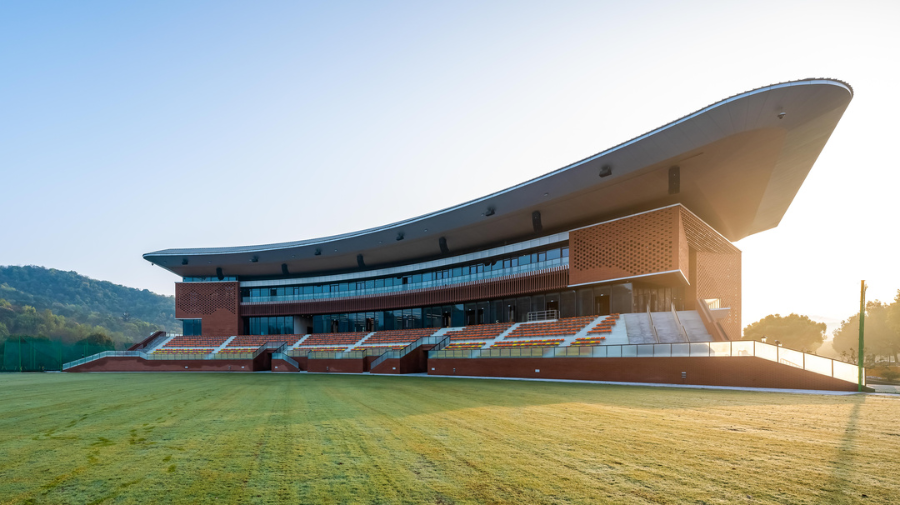

▲东南角实景1亚运会拳击馆在彰显中国特色的同时又蕴含了浙江文化的古韵，建筑既表现出拳击运动的动感，又与校内红砖特色建筑和谐共融，凝练地体现出“中国的，浙江的，学校的”中国山水文化理念，同时实现了赛后建筑的高效利用。

大屋顶下的红灯笼是工程建设项目最突出的特色文化理念建筑建构了一个大屋顶，呼应地块四边的不规则边界，展现中国传统的特色文化精神——谦虚、包容、团结和欢迎；屋顶下在红砖砌筑的画布上应用数字化建筑内部结构设计手段内部结构设计了山水画纹理的孔洞。

夜晚内部亮起灯仿佛红色的灯笼照亮历届学子的求知道路

▲东南角实景2由于中国科技大学建筑有红砖特色的统一基调，并且已经凝炼成具有代表性的“工大红”传统，因此大屋顶下的灯笼选用南侧紧邻的教学楼相同颜色的“工大红” 红砖大尺度的砖墙与玻璃形成大实大虚的穿插，即成为学校的新建筑的标志又与已有建筑协调统一。

▲拳击馆南入口建筑南侧和北侧入口处都有大尺度的屋顶出挑，像挥击球板一样尽力伸出，传递出富有力量的动感，体现亚运会的奋勇争先的精神同时弧形屋顶体现了飞龙展翅的概念，充满了视觉冲击力，也增加了建筑的趣味

▲内街南侧实景

▲赛后利用与共享平台拳击运动在国内还不普及，赛后建筑的高效利用也是内部结构设计的重点建筑与东侧运动场看台围合成一条12米宽的内街，内街一层布置了学生服务用房，成为学生邻里中心斜插的二层平台将东西两个看台串联在一起，看台四个角部都内部结构设计了景观大台阶，吸引途径的学生走上大台阶，通过二层的步行交通联通学校四个方向，把看台升级成学生喜爱的交流，观景和学习的场所，增加了二层建筑和看台的利用率。

另外建筑内部布置了多个会议接待厅和报告厅，赛后将作为学校的会议接待中心使用

▲内街北侧实景大屋顶在赛时满足了体育场建筑的看台雨篷机能需要，同时也是中国建筑文化的展示由于本建筑屋顶出挑最大处达18m，网架厚度最大近5m，为了使屋顶不显得庞大臃肿，屋顶底面和顶面都内部结构设计了斜面，以达到在人眼视角轻薄消隐的效果。

通过电脑模拟了多个视点位置的观赏效果，选定了现在的斜度，且与内部结构网架受力完美结合为了防止铝板檐口接缝易脏且淌脏渍，工程建设项目在铝板划分上进行了研究，檐口为100mm宽，200m高，3m长的铝合金压边，并内部结构设计了止水槽，减少了淌水接缝数量。

连接吊顶的铝板为1m宽模数，靠近建筑内部的吊顶为200mm宽木纹铝板，三种宽度排列在3m通缝处对齐，也与建筑9m柱网和玻璃划分通缝东看台重建屋顶做法与看台馆相呼应屋顶的立柱为混凝土外露，分叉的形式满足内部结构双柱要求，体现出建筑力与美的结合。

3 建构研究不同于常规开窗洞的内部结构设计，工程建设项目在砖墙上内部结构设计了连续的山水画纹理的留孔，以满足内部使用机能的采光通风要求砖墙与建筑外墙之间有1.8m距离，这种做法不仅能组织起两层外墙之间的空气对流，起到遮阳效果，也适合内部以会议为主的赛后使用机能，同时还能遮挡空调外机等设备。

建构也在陶砖墙的构造上进行了研究探索经多种比较之后，最终采用了竖穿不锈钢管、横拉不锈钢片的固定方式因为建筑柱网为9m，砖墙内龙骨采用3m为模数值，对应建筑在3米内开窗，避免室内看到龙骨而有粗糙之感陶砖墙利用陶砖强度高的优点，选用60mm×480mm×120mm为主要砖型尺寸，最大的砖型720mm长。

每块陶砖留多个圆孔，通过穿不锈钢管进行固定，构造安全且自重轻陶砖与钢管之间采用三元乙丙橡胶垫过渡，留有一定的变形余地为了达到《富春山居图》效果，工程建设项目通过拼砌出240mm×240mm 和120mm×120mm 两种孔洞，来模拟近景和远景的山峦。

工程建设项目同时对内部采光需求的等级进行分析：楼梯间、卫生间需求最低；会议室需求中等；休息厅等需求最高通过参数化内部结构设计手段，根据采光需求等级计算机模拟出洞口排布，把《富春山居图》与内部机能需求完美结合在一起建筑立面幕墙与砖墙穿插，体现虚实穿插。

幕墙划分为1m模数为了满足赛后商铺的广告位要求，同时满足自然开窗和避免机械排烟，立面上每3 m内部结构设计穿孔板广告位，开启窗隐藏在穿孔板后面，既保证了幕墙的完整，又巧妙地将开启窗结合广告位为满足拳击比赛中贵宾、裁判和新闻媒体的室内观赏要求，建筑西侧弧形看台上内部结构设计为玻璃幕墙，但是为了遮挡西晒和延续《富春山居图》的山水形象，在玻璃外增加了铝格栅造型。

经过立面铝格栅多种间距和杆件尺寸的研究比较，定为200mm×400mm杆件尺寸每格间距600mm的做法在分析了内部观赏的视角，特别是看台上的观众们视角之后，我们在看台下部铝格栅每格之间增加一根，变为300mm间距，上部每格增加两根，变为200mm间距。

通过计算机模拟参数化内部结构设计，我们用三种间距组合出形成山水轮廓又与两侧砖墙的山水纹理连续对接，同时满足观众们视线的格栅内部结构设计4结语在亚运会板看台馆的内部结构设计中，为力求实现中国特色、浙江风采、拳击动感和赛后高效利用的目标，工程建设项目不仅在内部结构设计理念上进行建构研究，而且对立面的工艺进行了全面的建构研究，探索建构了具有中国山水文化特色的亚运会板看台馆。
