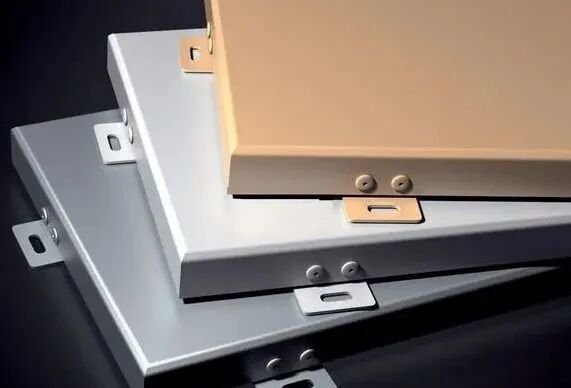

01什么是铝希伯尼安斯？铝希伯尼安斯是换用碳纤维钢材为依据，历经铬化等处置后，再历经电机埃皮纳勒区等控制技术成形，表层换用多种不同控制技术处置，研磨逐步形成的一种新式建筑点缀金属材料。

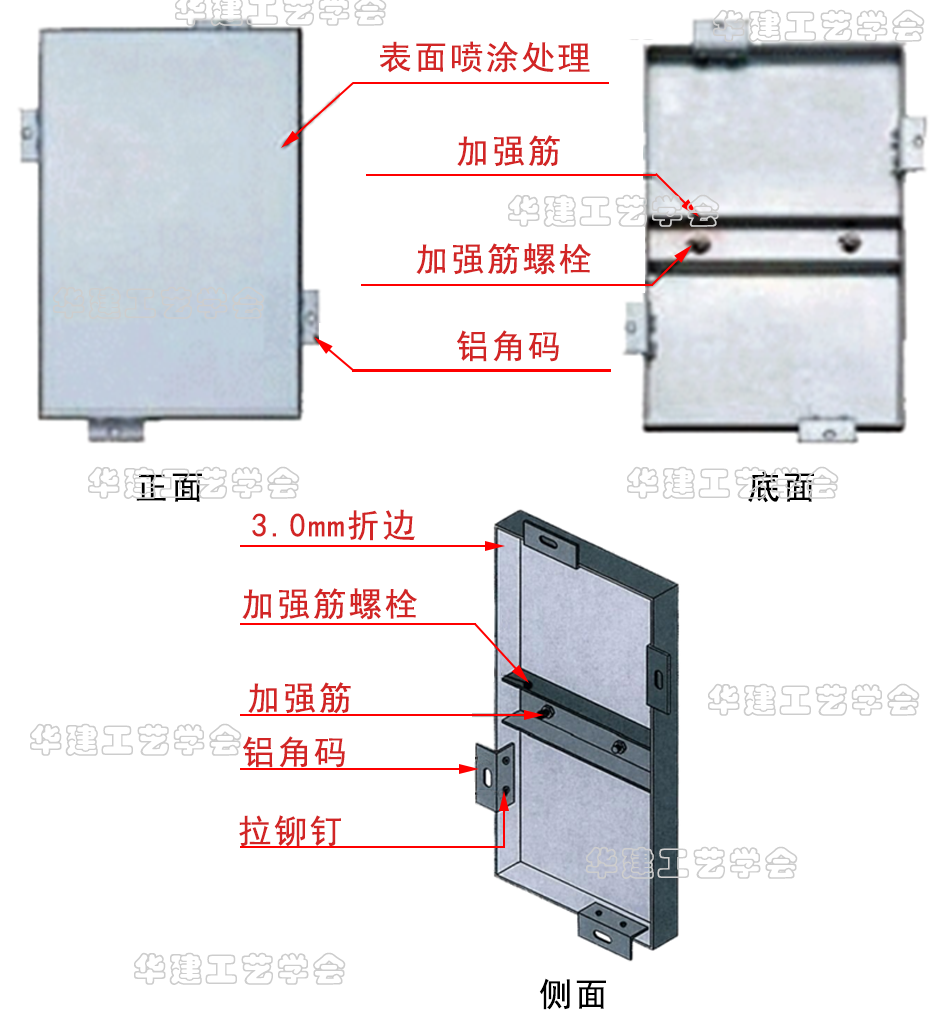

铝希伯尼安斯逐步形成△

市售铝希伯尼安斯的花纹类型△

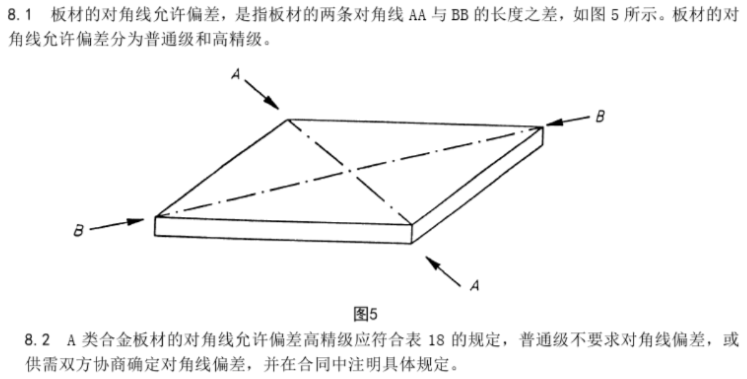

铝希伯尼安斯对角容许体积局限性有关规范化△缺点：体积小，接缝好、气压高； 机械性能和抗腐蚀好；Vertaizon好；薄膜光滑、美感多样化；难于毁掉，易于洁净维修保养；加装工程施工快捷；熏蒸剂再借助，不利节能环保缺点：间歇性换用铝希伯尼安斯极难维持硬质，难起波纹，因此，在明确要求金属板硬质的情况下，提议换用换用蜂巢金属板良好。

换用覆盖范围、商业用途：墙面及外立面金属材料，广为应用于建筑室外自然环境中；常借助在室外的国际机场、地铁站、疗养院、体育设施、会议室、音乐厅的墙面或瓷砖。

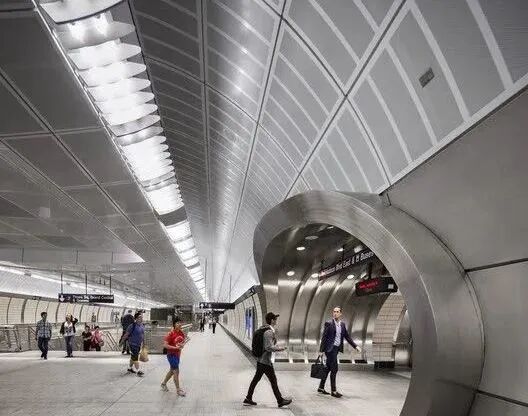

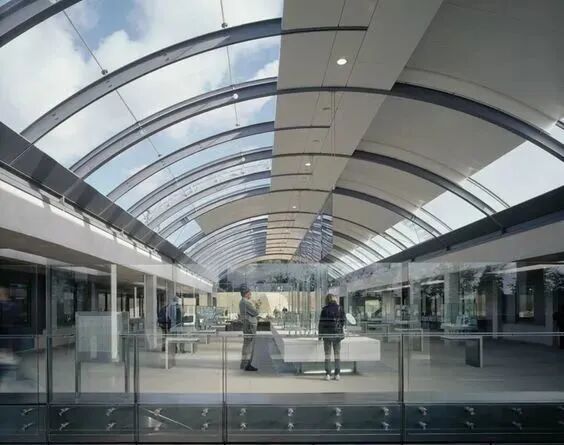

铝希伯尼安斯室外设计△常用的墙面点缀出现在：超高层物、伴侣建筑、建筑物墙面、钢筋等建筑。

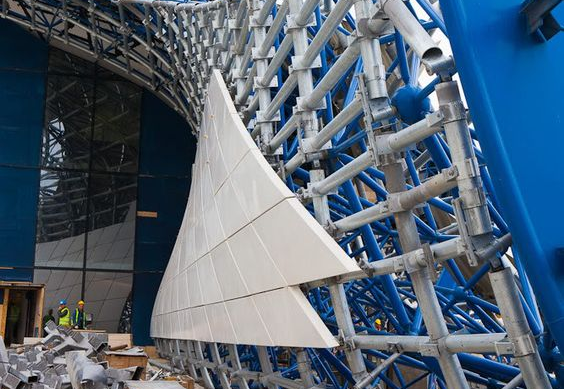

铝希伯尼安斯工程施工现场图△02铝希伯尼安斯工程施工怎么做？

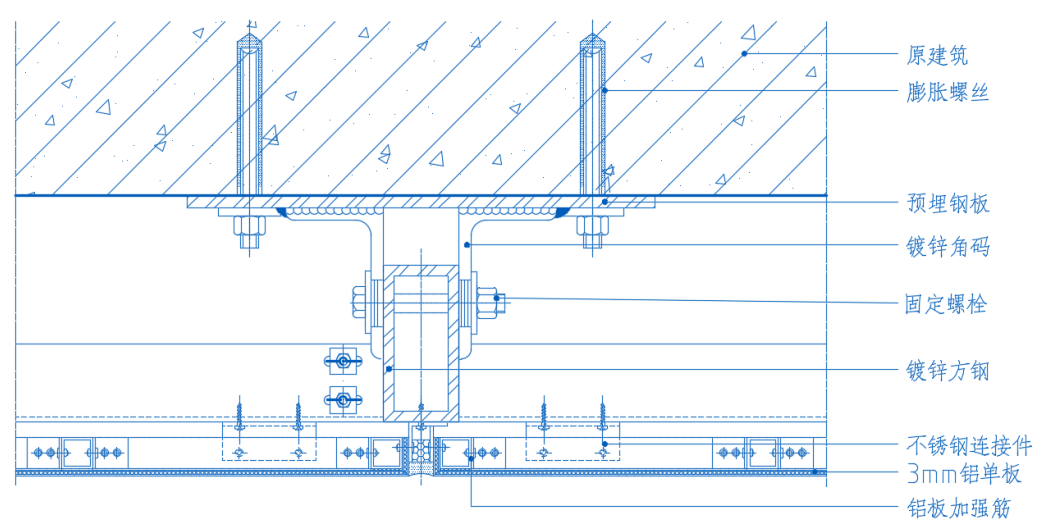

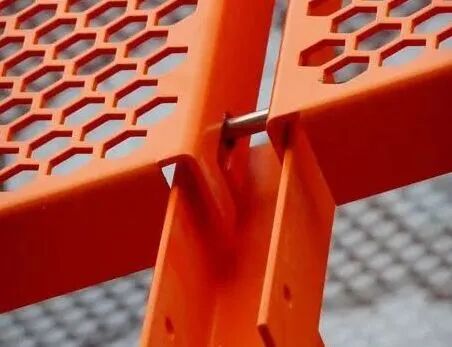

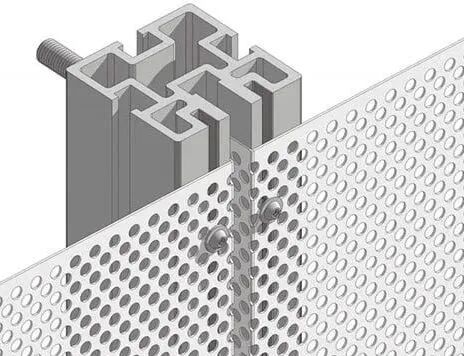

铝希伯尼安斯连接细节图△工程施工顺序：准备工作→现场放线→金属材料研磨→基层处置→结构框架固定→墙面造型处置→加装木制暗门→完成面处置注意要点1）金属板厚度的选择；2）对金属板与金属板间留缝的处置。

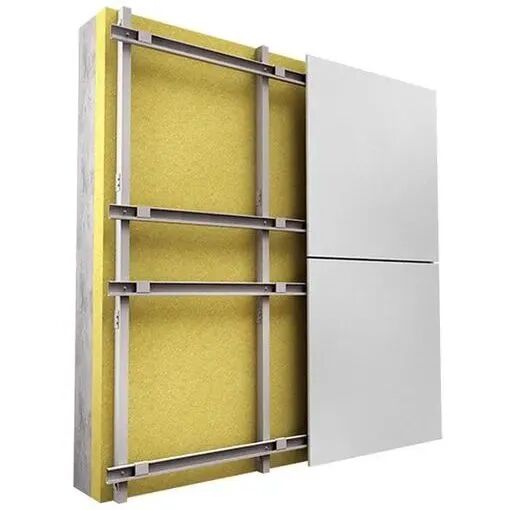

铝希伯尼安斯墙面通用工程施工图△

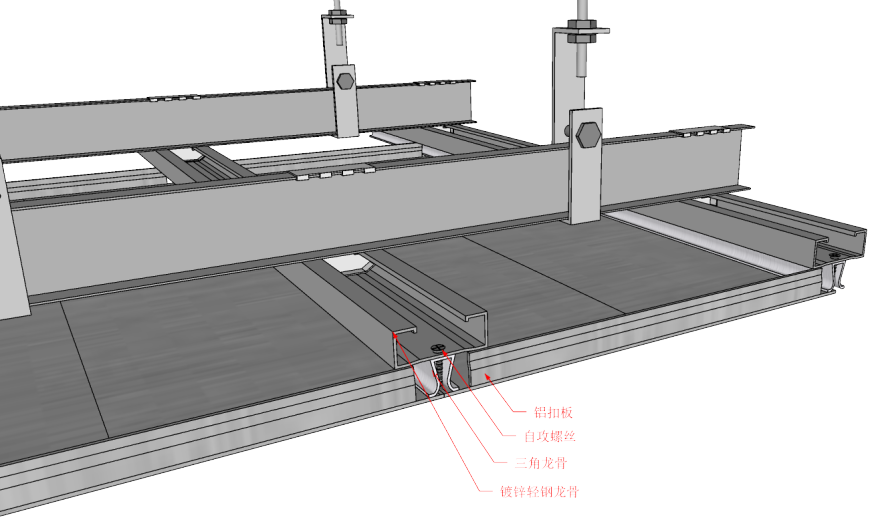

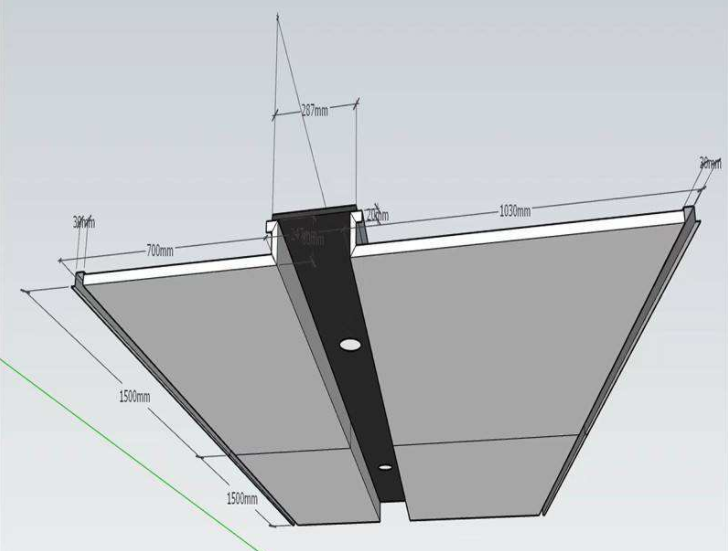

剖面模型△铝希伯尼安斯天花工程施工大样工程施工顺序准备工作→现场放线→加装吊杆→轻钢主、副龙骨基层制作→固定骨架的连接件→固定骨架→加装铝希伯尼安斯→收口处置→铝希伯尼安斯面处置；注意要点1）金属板厚度的选择；2）天花加装铝希伯尼安斯常选择密缝处置，注意铝希伯尼安斯的加装顺序。

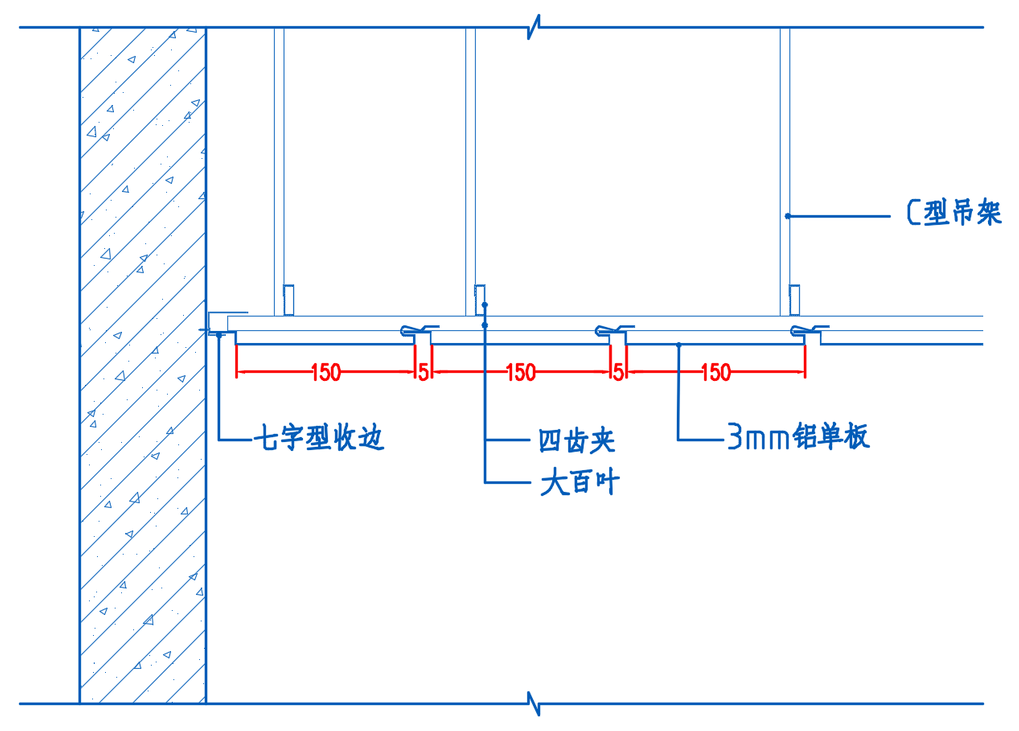

铝希伯尼安斯天花通用工程施工图△

剖面模型△图文部分源于“华建自然环境设计研究所”版权归原作者所有，侵权即删1、工程施工顺序吊垂直、套方→现场测量体积→弹龙骨分档分布线→加装膨胀螺栓及连接件→加装方钢龙骨→加装铝希伯尼安斯→收口打胶→成品保护→完工验收

提前打印好图纸：

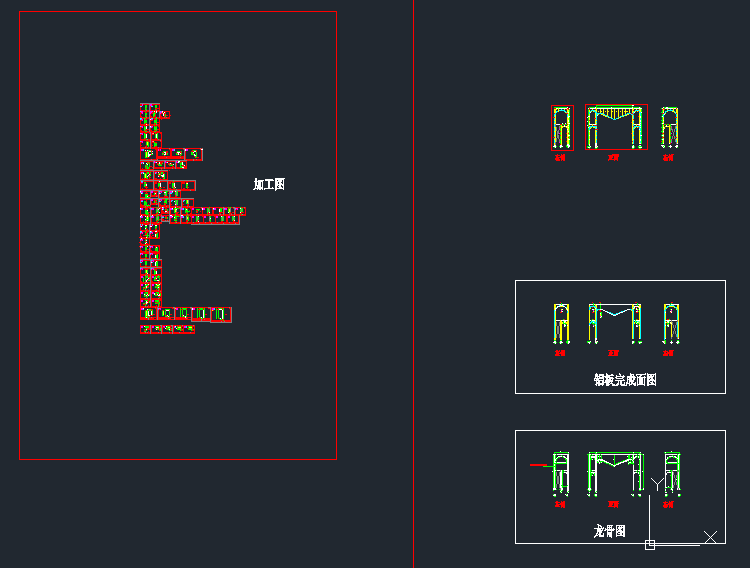

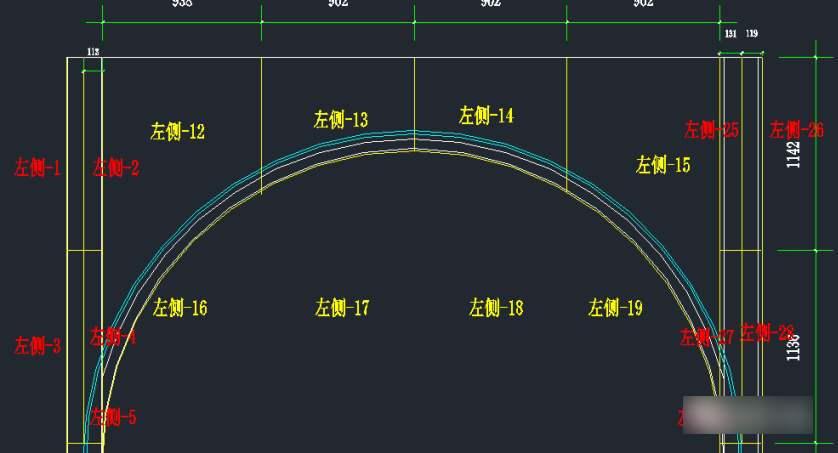

提前打印好加装结点图、金属板排版图和研磨图等设计图纸，以便后期更直观了解金属板产品和龙骨加装等情况。提前熟悉龙骨结点图：

龙骨图△龙骨加装结点图，主要标注了龙骨加装方式和结点明确要求不同的加装部位模块，比如墙面加装、瓷砖加装与包柱加装，其结点图可能也会有所不同龙骨是支撑结构与金属板造型的基础，提前了解各模块加装结点，做好龙骨加装，才能保证后期金属板的顺利工程施工。

依据排版图，按区域和编号分好板：

排版图里不同区域模块的金属板产品，标注了不同的颜色与编号当金属板产品到达现场时，依据排版图上的标注，直接在现场按区域和编号排序分好板提议可分拣出起头的金属板和批量的标准板，这样能提高后期加装效率以模块为单元，按顺序依次加装：。

以每一个区域模块为单元，按照编号顺序，依次将每块铝希伯尼安斯加装在龙骨上。及时检查有无错板漏板：

项目金属板到达现场后，依据图纸分板的过程中，及时检查有无错板漏板或颜色差错，如有错板漏板或色差问题，第一时间联系厂家及时补板，以保证项目工期准时竣工2、操作要点1）吊垂直、套方根据设计图纸的明确要求和几何体积，对要镶贴金属面板的大部面进行吊直，套方，找规矩，并进行实测和放线，确定饰面墙板的体积和数量。

2）现场测量体积现场测量墙面实际体积，根据设计图纸与现场实际情况重新进行铝希伯尼安斯排版，大量研磨前先做样板墙面，样板确认后方可研磨制作。

铝希伯尼安斯墙面示意图（内装）＋配套槽铝△3）弹龙骨分档分布线在主体结构上按设计图明确要求准确地弹出骨架加装位置，并详细标注固定件位置如果设计无明确要求则按垂直于条板、扣板的方向布置龙骨（构件），间距 500mm 左右；。

如果装修的墙面面积较大或是将加装铝希伯尼安斯方板，龙骨（构件）应横竖焊接成网架，放线时应依据网架的体积弹放放线的同时应对主体结构体积进行校核，如发现较大误差应进行修理，放线宜一次放完4）加装膨胀螺栓及连接件一般换用膨胀螺栓固定连接件，这种方法较灵活，体积误差小， 难保证准确性，换用较多。

连接件也可换用与结构上的预埋件焊接对于木龙骨架则可换用钻孔，打入木楔的办法

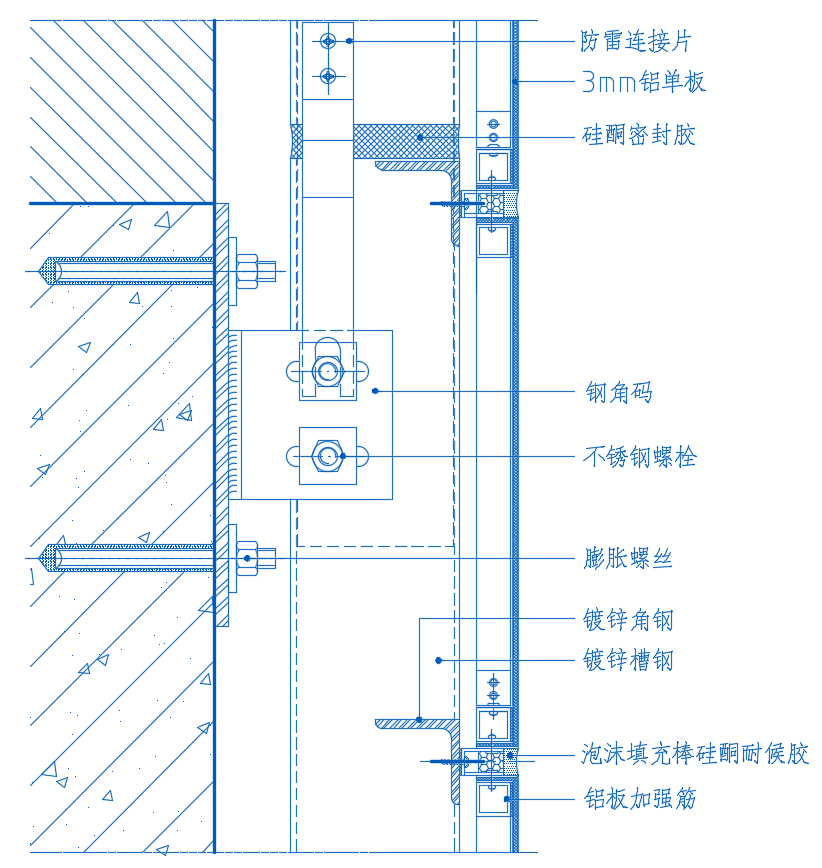

铝希伯尼安斯竖向无缝标准结点图（外装）△5）加装龙骨骨架可换用型钢骨架、轻钢和碳纤维型材骨架、木骨架骨架与连接件固定可换用螺栓或焊接方法，加装中应随时检查标高、中心线位置；对于面积较大、层高较高的墙面金属板饰面骨架竖杆，必须用线坠和仪器测量校正，保证垂直度和硬质。

变形缝、沉降缝、变截面处等应妥善处置；所有骨架表层应作防锈、防腐处置，连接焊缝必须涂防锈漆固定连接件应作隐蔽检查记录（包括连接焊缝长度、厚度、位置，膨胀螺栓的埋置标高、数量与嵌入深度），必要时还应作抗拉、抗拔测试。

铝希伯尼安斯阴、阳角无缝标准结点图（外装）△6）加装铝希伯尼安斯铝希伯尼安斯固定一般用抽芯铝钏钉，中间必须垫橡胶垫圈， 抽芯铝钏钉间距 100~150mm，用锤钉固在龙骨上换用螺钉固定时，先用电钻在拧螺钉的位置钻一个孔，再将碳纤维点缀板用自攻螺钉拧牢；。

若换用木骨架，可用木螺钉将铝希伯尼安斯钉固在木骨架上板条的一边用螺钉固定，另一边则插入前一根条板槽口一部分，正好盖住螺钉，加装完成的墙、柱面螺钉不外露钢材应换用搭接，不得对接搭接长度符合设计明确要求，不得有透缝现象。

铝希伯尼安斯竖向有缝标准结点图（外装）△7）收口打胶铝希伯尼安斯与骨架连接可以换用配套的连接板或钢板连接件铝希伯尼安斯没有做槽口承插，固定时要留缝，板与板之间留缝一般为 10~20mm为了遮挡螺钉及配件，缝隙中用橡胶条或其他密封胶等弹性金属材料做嵌缝处置；。

阴阳角宜换用预制点缀角板加装，角板与大面搭接应与主导风向一致。

铝希伯尼安斯阴、阳角有缝标准结点图（外装）△8）收口构造处置在压顶、端部、伸缩缝、沉降缝位置应进行收口处置，以满足美观和换用功能的明确要求。收口处置一般换用碳纤维盖板或槽钢盖板封盖。

盖板构造实例△9）成品保护为了保护成品，铝希伯尼安斯材上原有的不干胶保护膜，在工程施工中应保留完好，不得损坏或揭掉，一个月内撕掉保护膜，避免氧化留胶对于没有保护膜的金属材料，在加装完成以后应用塑料胶纸覆盖，加以保护，易被划、碰处应加栏杆防护，直至工程交验。

10）完工验收金属板饰面工程施工完成后，工程施工单位需根据质量标准有关明确要求组织 自检验收，自检合格后保存有关资料待竣工验收3、质量标准1）主控项目① 铝希伯尼安斯的品种、规格、颜色和性能应符合设计明确要求；② 铝希伯尼安斯加装工程的预埋件（或后置埋件）、连接件的数量、规格、位置、连接方法和防腐处置必须符合设计明确要求。

后置埋件的现场拉拔气压必须符合设计明确要求饰面板加装必须牢固；③ 检验方法：手扳检查；检查进场验收记录、现场拉拔检测报告、 隐蔽工程验收记录和工程施工记录2）一般项目① 铝希伯尼安斯表层应平整、洁净，色泽一致，无裂痕和缺损；。

检验方法：观察。② 铝希伯尼安斯嵌缝应密实、平直，宽度和深度应符合设计明确要求；检验方法：观察；尺量检查。

铝希伯尼安斯加装的容许局限性和检验方法△4、安全措施1）工程施工机具在换用前应进行严格检验；2）电动工具应加装触电保安器并且电动工具应作绝缘电压试验；3）工程施工人员应戴安全帽、系安全带、背工具袋(四)现场焊接时，在焊件下方应设接火斗。

5、工程施工注意事项1）工程施工中板缝应采取搭接，不得对缝拼接，其搭接宽度须符合设计明确要求，搭接应顺水流方向，压茬必须按主导风向顺风加装；2）钢材用铝柳钉钉固时，铝柳钉间距不宜过大，以 100~150mm 为宜；钢材用螺钉拧到型钢或龙骨上，其间距宜在 500mm 左右；

3）伸缩缝、沉降缝内用氯丁橡胶带密封，防止渗水；4）连接、焊接处应作防锈处置。
