（敲椅子）听课！

随著信息技术的不断进步，出现了愈来愈多多样化新奇的建材，在晚期他们谈到建材的时候，都已有意识的想不到石灰石、石灰石、石材、金属板、油漆等，协进会真的玩不出什么花样了，众所周知，他们常见的许多差强人意貌似的金属材料只需要重新加入许多绝妙的创意结构设计就会问世许多出乎意料的精采——例如

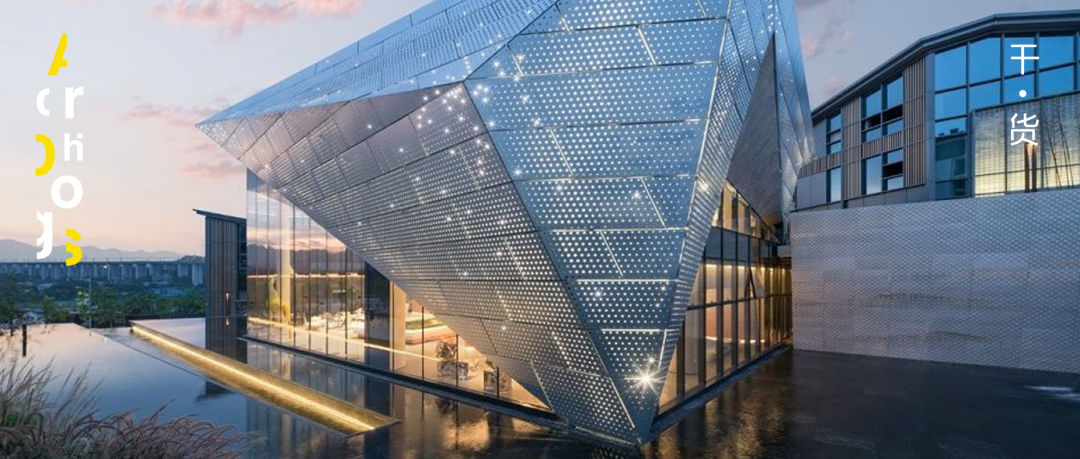

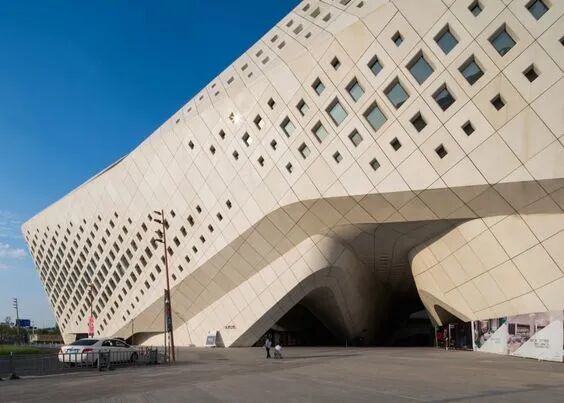

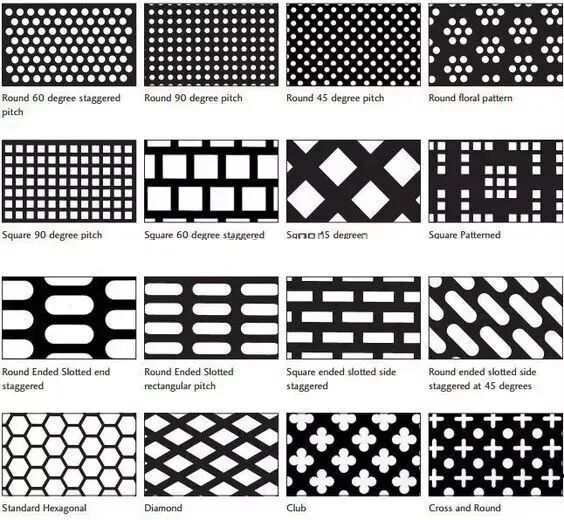

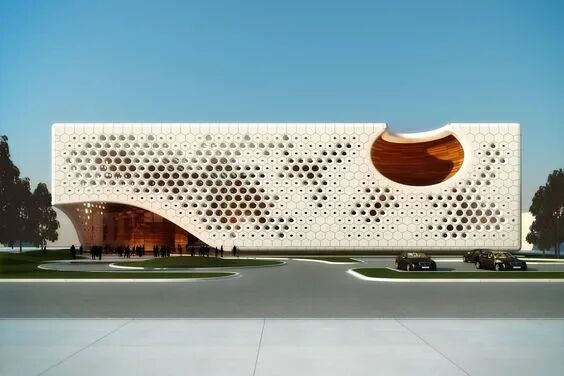

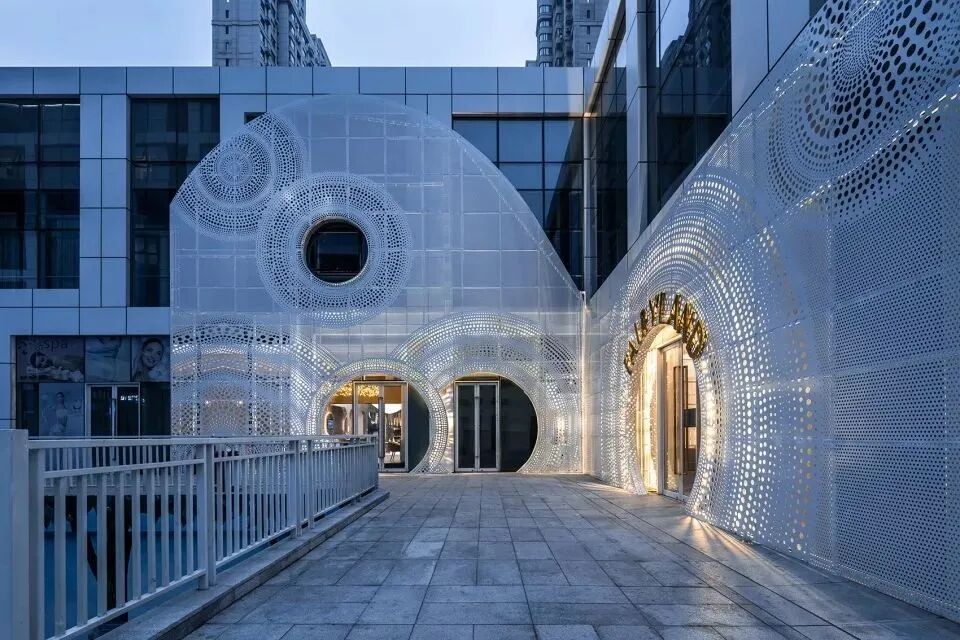

圆孔板，通过了雕塑家的许多结构设计，缔造了许多异域的押韵和光感，让他们的建筑物看上去更为抢眼。

那接下来就让他们开始吧！

图像干扰类

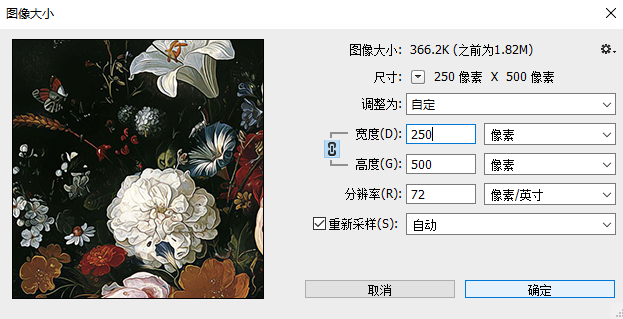

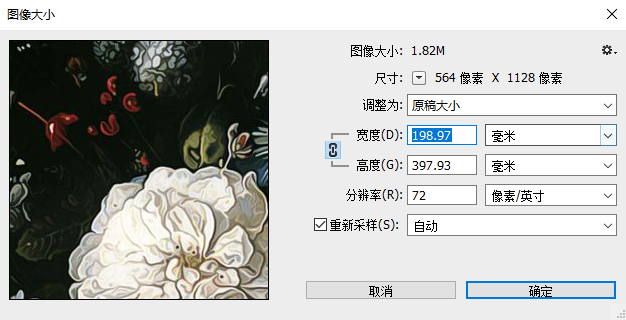

接下来他们更改大小后的图片导出JPE格式，打开Rhino进入GH界面。

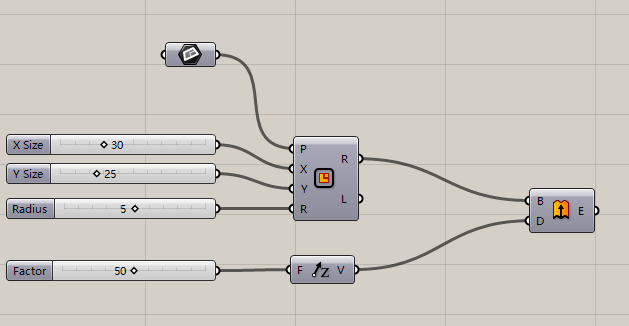

上图就是他们那时的第一组电池组，其实方法和原理也是十分的简单，我来带我们解析一下。

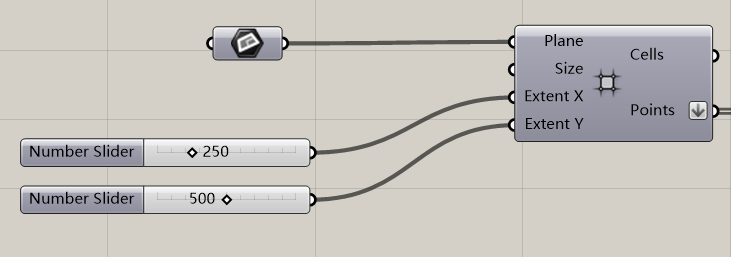

第一个要注意的是这个部分，聚合矩阵的X和Y的数值要和图片像素对应，最后输出的点阵需要将数据拍平（Flatten）。

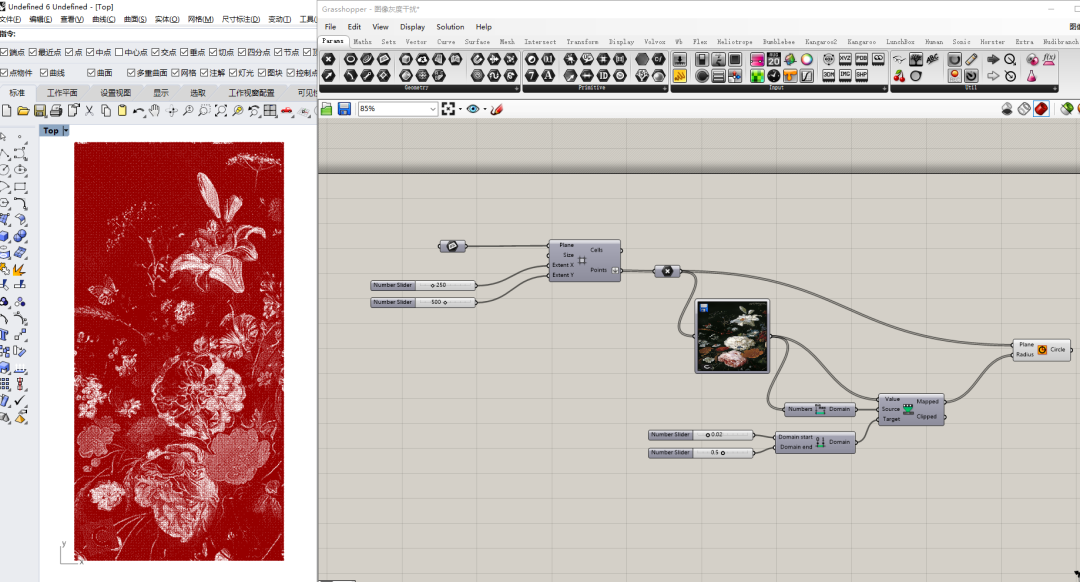

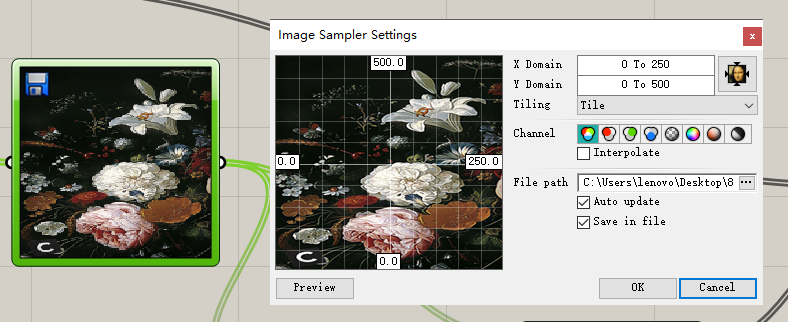

第二个要注意的地方，需要双击打开Image Sampler，在File Path处将图片导入电池组，其次，在这个小窗口中将X Domain和Y Domain和图片的像素对应（可以是倍数关系，例如X Domain 125 和Y Domain 250）

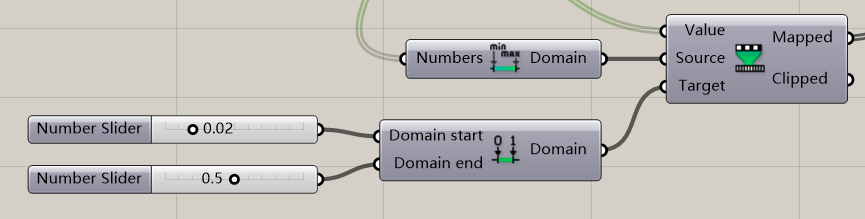

第三个难点是需要将数据做映射，在Image Sampler聚合的数据直接聚合圆，会导致圆的大小无法控制，因此他们将其产生的数据映射到0.02到0.5之间，因此他们聚合的圆半径就会在0.02到0.5之间（方形可用其他形状代替，例如四角形、梯形、六边形之类）

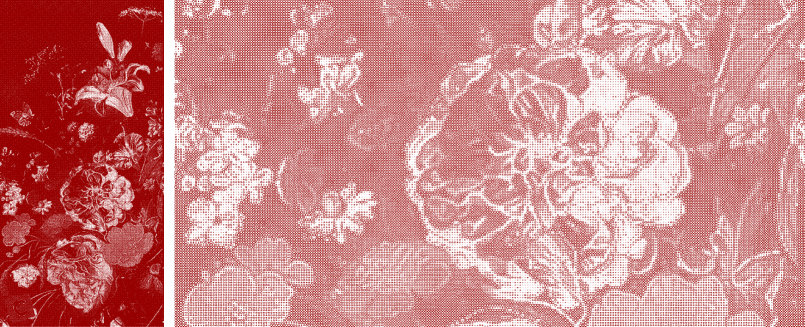

最后将其从GH中Bake到Rhino空间中，放到平面上进行切割即可。以上就是他们第一组以图像灰度干扰聚合图形的案例。

Lunch box插件

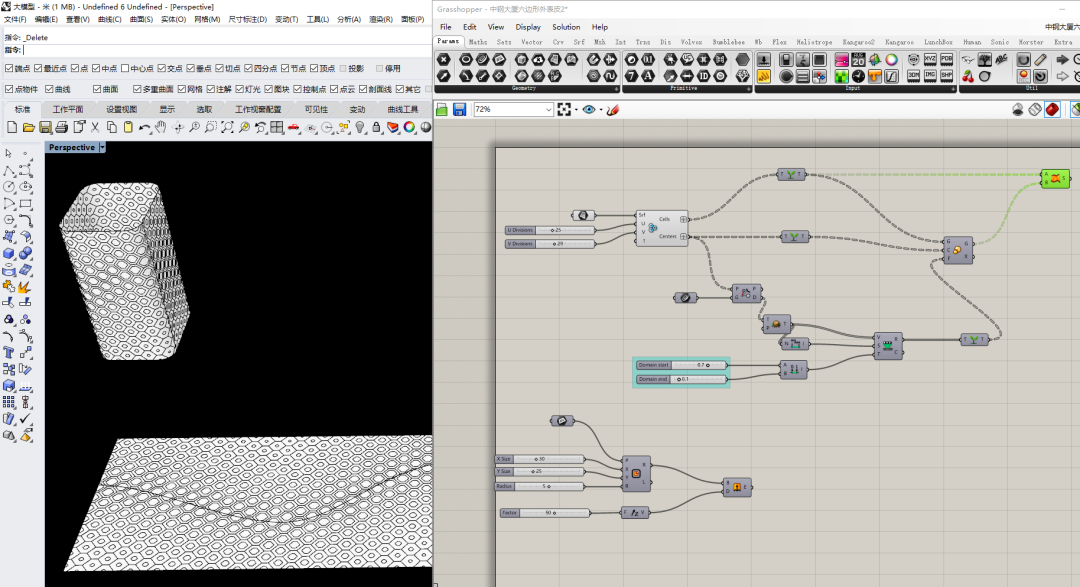

这套电池组的构筑过程相对复杂，借助了Rhino的曲面流动以及GH中的线干扰，使聚合的六边形大小不同。

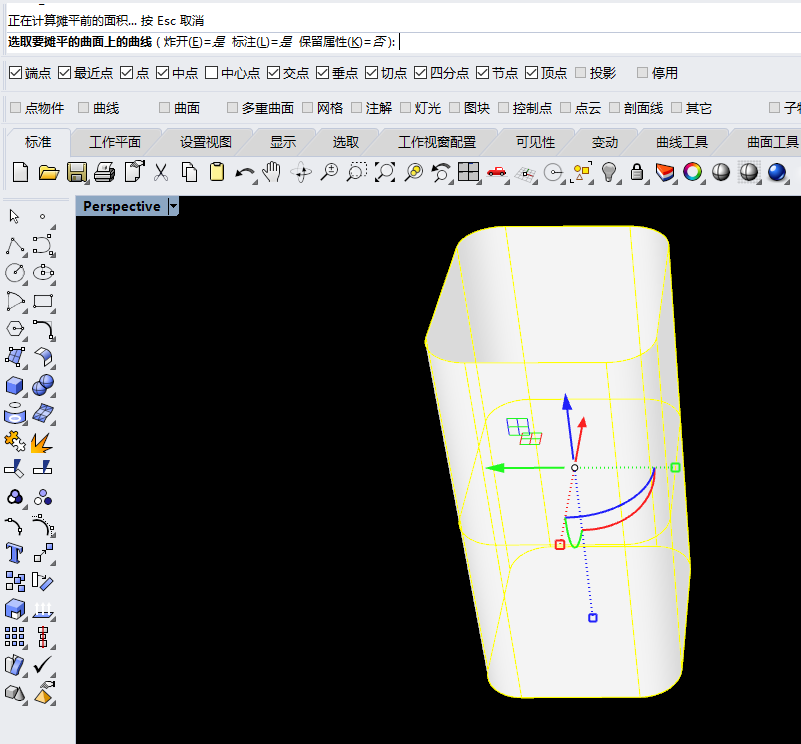

首先他们需要先构筑出一个圆角矩形（一定要圆角，因为圆角矩形是曲面，而不是多重曲面），他们将其挤出曲线，将挤出的曲面Bake到Rhino界面中，在Rhino界面中将其摊平（UnrollSrf）。

这儿最好在命令中选择打开标注

得到的结果，他们将摊平后的面重新聚合一个曲面（因为现在的这个是多重曲面，用矩形描一遍，将其聚合曲面即可）

再将聚合后的曲面拾取入GH，第一个难题就完成啦！

第二步，将曲面接入Lunchbox的六边形嵌板，输入UV值（着色好看即可），将输出端生支（Graft Tree）。

第三步手动绘制一根曲线，将其输入GH，做线干扰。

根据所有六边形的中心点到线段的距离，决定六边形向内偏移的距离，距离线段越近偏移的距离就越小。

然后对测量出来的距离数据拍平，进行数据映射，缩小这些数值，再将其数据进行生支，与上面缩放的其他输入端的数据结构对应，最后他们就可以将原六边形和缩放后的六边形进行封面处理。

如果需要让靠近线的六边形比较小，远的比较大，可以将打组中的两个数值大小对调即可，将所有的六边形Bake到Rhino空间中。

使用曲面流动（FlowAlongSrf）命令，输入P（二级命令“平面”），在原有的矩形上框一下。

最后选择目标曲面，也就是他们一开始摊平之前的挤出曲面，就可以将聚合好的所有六边形面流动到挤出曲面上。

最后在将其赋予材质，并且将流动后的六边形挤出厚度即可。到这他们的第二组Lunchbox的案例就结束啦！下课~
