一、 外立面工程施工作法
1.上人平外立面内部结构作法：（中庭）（1） 10mm厚铺地龟山墙铆接，用干石材擦缝，设五组缝≤2m×2m,留10mm宽缝，填1∶3水河沙浆（2） 撒素石材面（洒冰镇龟山）（3） 40厚C20石底庄混凝土，内配筋Ø4@150单向，设五组缝≤2m×2m,（混凝土要接上），缝宽20mm，缝嵌入PVC防尘香皂
（4） 25厚聚丙烯聚氯乙烯板底板（谈媛：30kg/m3）（5） 表面积比1：3：8（石材：砂：硝酸锶）硝酸锶混凝土找坡2％（总计）并压扁，最轻处20厚（6） 4厚APP防尘施伟斌（热粘），内衬用抹刀热抹平（7） 2厚JS防尘涂料在屋檐四面、外立面管线周遭上妆强化层，长度最少250扬起度最少250
（8） C20石底庄混凝土找坡1％并压扁（最轻处20厚）（9） 混凝土混凝土外立面板2. 非上人平外立面内部结构隔热作法：（西翼外立面）（1） 40厚C20石底庄混凝土，内配筋Ø4@150单向，设五组缝≤2m×2m（混凝土要接上），缝宽20mm，缝嵌入PVC防尘香皂
（2） 25厚聚丙烯聚氯乙烯板底板（谈媛：18kg/m3）（3） 表面积比1：3：8（石材：砂：硝酸锶）硝酸锶混凝土找坡2％（总计）并压扁，最轻处20厚（4） 4厚APP防尘施伟斌（满贴热粘），内衬用抹刀热抹平
（5） 2厚JS防尘涂料在屋檐四面、外立面管线周遭上妆强化层，长度最少250，扬起最少250（6） C20石底庄混凝土找坡1％并压扁（最轻处20厚）（7） 混凝土混凝土外立面板3. 非上人平外立面内部结构不隔热作法：（核心筒尖塔外立面）
（1） 15厚1：2水河沙浆叉烧抹光（2） 40厚C20石底庄混凝土，内配筋Ø4@150单向，设五组缝≤2m×2m（混凝土要接上），缝宽20mm，缝嵌入PVC防尘香皂（3） 4厚APP防尘施伟斌（满贴热粘），内衬用抹刀热抹平
（4） 2厚JS防尘涂料在屋檐四面、外立面管线周遭上妆强化层，长度最少250，扬起最少250（5） C20石底庄混凝土找坡2％并压扁（最轻处20厚）（6） 混凝土混凝土外立面板

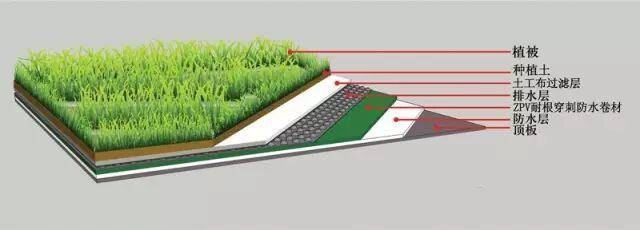

4. 栽种土外立面：（方院盖板）（1） 250-400厚栽种土（2） 截叶塑胶滤表层（120G/M2），四面库塞县100高，端部通长用骨材50高（3） 80厚孔隙15-20硝酸锶排表层（4） 40厚C20石底庄混凝土，内配筋Ø4@150单向，设五组缝≤2m×2m,（混凝土要接上），缝宽20mm，缝嵌入PVC防尘香皂
（5） 表面积比1：3：8（石材：砂：硝酸锶）硝酸锶混凝土找坡2％并压扁，最轻处20厚（6） 4厚APP防尘施伟斌（热粘），内衬用抹刀热抹平（7） 2厚JS防尘涂料在屋檐四面、外立面管线周遭上妆强化层，长度最少250，扬起最少250
（8） 20厚1：2水河沙浆找平（9） 混凝土混凝土外立面板找坡，放坡1%
5. 广场砖外立面：（方院盖板人行道部分）（1） 50厚广场砖铆接（2） 10厚1：1水河沙浆结合层（3） 40厚C20石底庄混凝土，内配筋Ø4@150单向，设五组缝≤2m×2m,（混凝土要接上），缝宽20mm，缝嵌入PVC防尘香皂
（4） 表面积比1：3：8（石材：砂：硝酸锶）硝酸锶混凝土找坡5‰并压扁，厚度依据景观设计人行道道路标高而定（5） 4厚APP防尘施伟斌（热粘），内衬用抹刀热抹平（6） 2厚JS防尘涂料在屋檐四面、外立面管线周遭上妆强化层，长度最少250，扬起最少250
（7） 20厚1：2水河沙浆找平（8） 混凝土混凝土外立面板
6. 植草砖外立面：（方院盖板行车道部分）（1） 100厚植草砖，砖孔内填土，砂土填缝，洒水使砂土沉实（2） 30厚砂土垫层（3） 50厚孔隙15-20硝酸锶排表层（4） 40厚C20石底庄混凝土，内配筋Ø4@150单向，设五组缝≤2m×2m,（混凝土要接上），缝宽20mm，缝嵌入PVC防尘香皂
（5） 表面积比1：3：8（石材：砂：硝酸锶）硝酸锶混凝土找坡5‰并压扁，厚度100-150（6） 4厚APP防尘施伟斌（热粘），内衬用抹刀热抹平（7） 2厚JS防尘涂料在屋檐四面、外立面管线周遭上妆强化层，长度最少250，扬起最少250
（8） 20厚1：2水河沙浆找平（9） 混凝土混凝土外立面板二、 找平层工程施工1. 找平层工程施工前先弹出控制线，明确各区域的坡度方向与女儿墙连接处做好半径为150mm的圆弧，注意控制好坡度圆弧应用套板成形，确保顺直、一致。
2. 找平层设置间距小于6m、长度为20mm的五组缝，五组缝用防尘香皂封堵。找平层与周边R=150圆弧处留30mm缝隙，用防尘香皂封堵。3. 石底庄砼控制好水灰比和坍落度，随捣随光。注意强化养护。
三、施伟斌铺贴1． 外立面工程施工时须注意天气变化，雨天和雨天过后未达到工程施工要求时严禁工程施工2． 铺贴前的准备工作：施伟斌铺贴前要清理基层，保证基层干燥、干净、平整，铺贴前应测试基层含水率，并做好记录工程施工前要弹出控制线，严格控制相邻施伟斌边缝顺直以及搭接长度一致。
3． APP施伟斌粘贴采取满贴热作法铺贴时，应从外立面由西向东方向铺贴，从檐口处向屋脊处铺贴，搜建筑微信编辑从水落口处向两边“分水岭”处铺贴；施伟斌短边、长边搭接长度均为80mm，短边搭接缝应错开4． 外立面泛水立面度不少于250mm(涂料和施伟斌)，女儿墙为砖墙时，采用凹泛水，凹槽为30×60mm，用石材钉固定施伟斌，每幅施伟斌最少有两点固定，收头处用防尘香皂封闭，凹槽上口增加2mm厚铝合金压条，其上口再用防尘硅胶封闭。
铝合金压条用塑料膨胀螺丝固定（不允许打射钉），间距不大于500在砼女儿墙上，施伟斌直接贴在墙面上，收头上口处均用铝合金盖板遮盖，其上口用防尘硅胶封闭压条、盖板的断面形状、尺寸须先提供样品经甲方认可后工程施工5． 女儿墙压顶工程施工前，须在墙上弹出水平控制线，由此控制压顶的水平线，压顶粉刷时应用套板保证长度一致。
压顶面排洪向内，坡度一致，排洪坡度≥6%压顶面要油得光亮，无铁板印所有阴角、阳角都要通一的专用工具将其抽直、抽挺女儿墙压顶檐口底部设置10mm×10mm滴水槽，滴水槽沿檐口外档缩进20mm6． 天沟、女儿墙位置，在APP防尘层上直接刷铝基反光漆。
四、 硝酸锶混凝土工程施工1. 硝酸锶混凝土工程施工前要弹出控制线，明确起坡点和屋脊线、分水线，设置好标高控制点2. 硝酸锶混凝土与女儿墙留3cm缝隙，缝隙下部可用松散材料填充，上面3cm深用防尘香皂嵌缝3. 硝酸锶混凝土要正确掌握配合比，严格控制加水量和搅拌时间，工程施工操作时间不宜过长。
4. 硝酸锶混凝土表面要滚压密实，尤其是靠墙根边、管线边特别要注意完成后强化养护 五、石底庄混凝土工程施工1. 外立面石底庄混凝土要严格控制水灰比和坍落度，用长滚筒压实，及时收水拍实抹平，收水拍实抹平不少于两次。
终凝后及时覆盖，并做好养护工作2. 混凝土铆接五组缝要事先嵌填木格条分割，严禁事后切割，待混凝土终凝前取出五组缝长度为2cm，缝嵌入防尘香皂3.混凝土铆接周边与女儿墙之间留3cm缝隙，用防尘香皂嵌缝4.混凝土采用Ø4@150单向，在分仓缝处接上。
混凝土要控制位置，要置于石底庄砼中上部六、壁面及结点处置1. 外立面垂直水落口杯标高比找平层低10～15mm，水落口周遭用石底庄砼做成半径为250mm，坡度＞5％的杯形坡水落口杯与基层接触处应留20×20凹槽，凹槽嵌入填防尘香皂。
水落口应用套板做成盘子形，施伟斌铺贴时也需用套板成形做成水落口外形，做到所有水落口外形尺寸一致，施伟斌粘铺顺圆、服贴垂直水落口应盖钟罩形落水帽2. 女儿墙上横向水落口进深方向应做成大喇叭口，外加铁篦子，洞口外形尺寸大小一致，并用专用模具成形，洞口周边（底边除外）粉刷成45度斜截面。
3. 穿各层楼地面管的窝嵌作法：a) 凿除洞口四壁松动石子、浮浆，清除垃圾和灰尘，支底模要从下向上支撑（严禁吊模），充分洒水湿润b) 管子外壁和预留洞壁刷一度掺801胶水石材浆，然后分两次间隔一天浇捣C20石底庄砼（掺5%UEA），其表面须压实、抽平、打毛，石底庄砼与管壁留10X10凹槽。
窝洞后挂牌明示：24小时内不得碰动c) 渗漏检验：在管洞处用水河沙浆围成一个蓄水圈（半径加大250mm），高30mm宽30mm，不得有裂缝隔天放满水，盛水24小时，观察洞底平顶和立管四面是否有渗漏水现象，如有，找出原因、修补好，重新盛水24小时，直至不渗漏为止。
d) 在管壁与石底庄砼结合处的10X10凹槽，用防尘香皂填缝e) 以上作法须有专人操作及专人负责f) 工程施工过程中每道工序须经现场监理人员认可之后，方可进行下道工序工程施工g) 渗漏检验结果须经监理及甲方代表检查认可，并按验收时间做好书面记录。

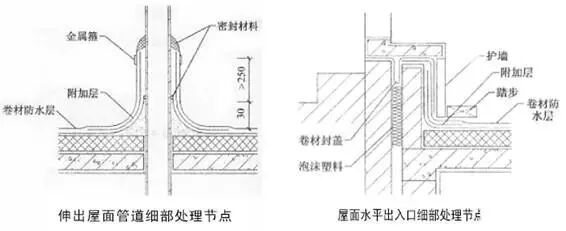

4. 凡穿外立面管先预埋止水钢套管，管线穿外立面等外立面留洞孔位置须检查核实后再做防尘层，避免做防尘后凿洞伸出外立面管线周遭的找平层应做成30mm×30mm圆锥台，预埋止水钢套管封埋进找平层内，度150mm，管线与找平层间应留下10mm×10mm凹槽，并嵌填防尘香皂封堵。
在管线处增设附加层，半径为250mm，附加层在管线收头处用镀锌铁箍箍紧，度不小于250mm，下口同一外立面度一致，并用防尘香皂封严5. 其它穿过楼面板的构件的四面，需用C20石底庄混凝土（掺10%UEA）分两层间隔一天浇灌密实。
伸出楼面管线周遭的找平层应做成30mm×30mm圆锥台，管线与找平层间应留下10mm×10mm凹槽，并嵌填防尘香皂封堵在管线处增设附加层，半径为250mm，附加层在管线收头处用镀锌铁箍箍紧，度不小于250mm，下口同一外立面度一致，并用防尘香皂封严。
6. 外立面基层与突出外立面结构（女儿墙、变形墙、管线、烟道等）的连接处及基层的转角处（水落口、天沟、屋脊等）均应做半径为150mm圆弧圆弧应用套板成形，确保顺直一致，并在该处泛水部位要较外立面多铺一层施伟斌附加层,和外立面施伟斌防尘层交错铺贴。
7. 高外立面雨水排至低外立面时，应在雨水管下方外立面嵌设一块C20石底庄砼板490*490*30保护，四面找平，纯石材浆擦缝8. 有栽种土的外立面上栽种介质四面应设挡墙，挡墙下部设泄水孔9. 外立面女儿墙为砖砌体时，需在下口做混凝土导墙200高。
10. 外立面伸缩缝处做铝合金盖板；楼梯间上外立面处的外开门上部均设雨棚，见建详合作、投稿请加微信：957997191关注微信公众号“搜建筑”或微信号“sjz9999”后回复对应的数字或关键词，查看精品内容。
