竖向铝合金格栅cad节点图

搜索栏输入cad大样点搜索，然后就看哪个喜欢就下来参考吧参考资料%63%61%64%e5%a4%a7%e6%a0%b7restype=1id=55m=1。

安装铝合金格栅首先要根据预先做好的施工图纸在建筑上有做预埋件，然后再把铝合金格栅安装到预埋件上面或者钢架上。

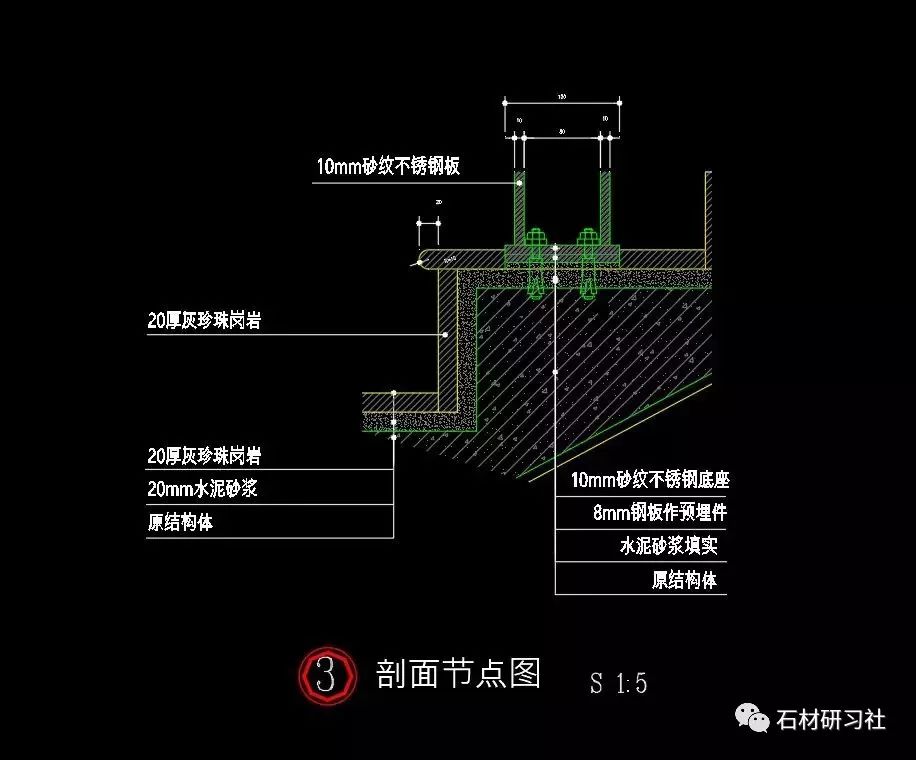

节点图，有时也称“大样”图，是表明建筑构造细部的图，是两个以上装饰面的汇交点，按垂直或水平方向切开，以标明装饰面之间的对接方式和固定方法 你要了解用的材料，尺寸以后才能画。

首先，格栅可以用填充来实现比如你画一个四边形，然后填充，填充图案选择格栅，设置好填充的比例就可以画出格栅了其次，也可以用阵列方式先画一根水平线，然后向下阵列，阵列数目和距离你自己设置再画一根竖直线，然后。

帮画，这都要花时间的，除非闲着没事干的，又是心情好，大发善心，或许有人给你画。

1天棚图中网格应该表示的是铝扣板吊顶，但有时候也可表示矿棉板吊顶及其他板材破方格花式，但一般要特别说明按CAD制图国标规定，格子需要按实际安装大小和靠边方式绘画，但常常由于只是示意只用填充网格代替2天棚指建筑施工。

直接填充图案就可以了，这个很简单。
