铝合金格栅图纸怎么看 铝合金格栅属于哪个分部

铝型材图纸看截面，壁厚，内腔尺，长，宽等等，具体如下图南京美诚铝型材。

图纸是从外往里去看，门窗三角线是虚线，就证明是内开的，实线时就是外开，图纸的方向为虚实线的交叉点在右边，那就是往右开，交叉点在左边那就是往左开。

铝合金门窗的剖面图与建筑剖面图基本上是相同看法的，剖面图的位置就是投影方向，图纸如果是从外往里看的话，门窗三角线如果为虚线，证明这个窗户是内开的门窗三角线，如果为实，交叉点在右面就是往右开。

看左右剖面图中，左为外开门，右为内开门，附加纱扇应以文字说明。

安装铝合金格栅首先要根据预先做好的施工图纸在建筑上有做预埋件，然后再把铝合金格栅安装到预埋件上面或者钢架上。

图片上就是做外墙铝合金格栅，主要用在建筑幕墙，幕墙围挡，整体外观平整简介，美观大方。

一般CAD图纸分多个栏目，其中有一栏就是材料如果是铝或铝合金材料，就在这一栏标注铝合金的具体型号设备图纸如果没有这一栏，那可以添加一栏，标明材料是铝或铝合金有的话只要填上就行了图纸上标注材料。

1铝模图纸型材图，主要是铝模板用的主型材断面，这个需要铝模厂家与型材厂家确定，然后由型材厂家根据协商好的型材断面加工处模具，然后挤压处铝模厂需要的型材2铝模图纸加工图，主要是铝模厂的加工车间根据铝模。

建筑图纸铝合金窗户图标意思是建筑图纸中这个符号表示铝合金窗一部分铝合金窗是由铝合金建筑型材制作框扇结构的窗，分普通铝合金门窗和断桥铝合金门窗铝合金窗具有美观密封强度高，广泛应用于建筑工程领域，在家装中。

直条形铝合金格栅1260*60*126代表直条形铝合金格栅的规格格栅吊顶规格标准为10毫米或15毫米，高度有40毫米60毫米和80毫米可供选择铝格栅格子尺寸分别有50*50毫米，75*75毫米，100*100毫米，125*125毫米，150*150毫米。

5 安装完毕轻微调整即可6 收边可采用收边角进行收边7 安装过程应保持手清洁，不能有汗水油污等不良现象铝合金格栅地板 相关名词铝格栅安装，格栅吊顶，铝格栅吊顶，普通吊顶，格栅安装。

从外观简单分辨铝挂片一般是一排排平行的线条，单一条铝挂片是单层薄铝板片，大约厚度1~2mm而铝方通也是一排排平行线条，但是单一条铝方通是比较宽的铝方块，起码20mm以上铝格栅就很好辨认了，一般为田字格形的纵横。

铝格栅它是由铝质材料加工成型，并经表面静电喷涂处理而成材质不是铝合金的 常规铝格栅仰视见光面标准为10mm或15mm，高度有20mm40mm60mm和80mm可供选择 铝格栅格子尺寸分别有50X50mm， 75X75mm， 100X100mm。

其次，铝格栅用于隐藏工程繁多，人流密集的公共场所，便空气的流通排所散热的同时，能够使光线分布均匀，使整个空间宽敞明亮接着，铝合金格栅吊顶是近年来兴起的一种新型吊顶，属开敞式吊顶其吊顶装饰形式通过特定形状的。

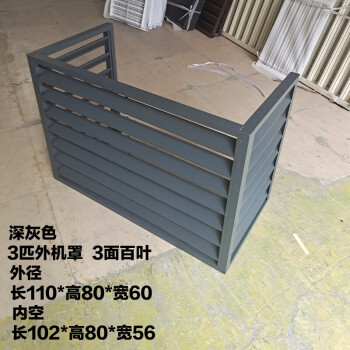

铝合金空调格栅安装方法基层处理 1预埋件设计标高位置数量须符合设计及安装要求，并经防腐防锈处理埋件不符要求时，应及时采取有效措施，增补埋件2安装格栅立杆的部位，基层混凝土不得有酥松现象，并且安装标高应。
