铝合金格栅吊顶cad节点图

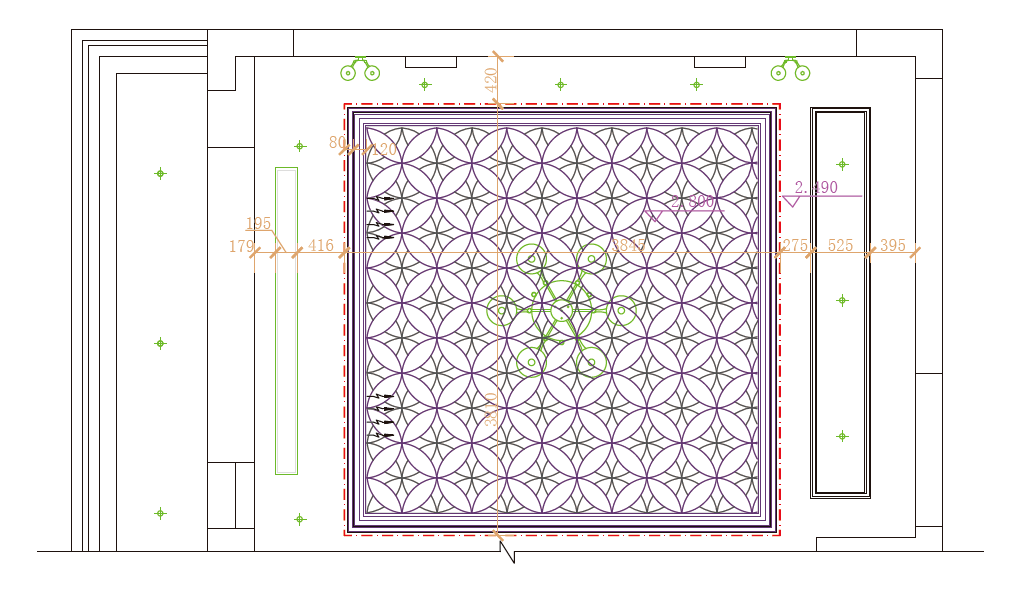

1、1天棚图中网格应该表示的是铝扣板吊顶，但有时候也可表示矿棉板吊顶及其他板材破方格花式，但一般要特别说明按CAD制图国标规定，格子需要按实际安装大小和靠边方式绘画，但常常由于只是示意只用填充网格代替2天棚指建筑施工。

2、首先要用水准仪在房间内每个墙角上抄出水平点，弹出水准线，从水准线量至吊顶设计高度，用粉线沿墙弹出水准线，即为吊顶格栅的下皮线同时，按格栅吊顶平面图，在混凝土顶板弹出主龙骨的位置主龙骨应从吊顶中心向两边分。

3、铝格栅吊顶剖面的施工方法铝格栅规格尺寸 1 产品分主骨条和副骨条，安装时主龙骨条在下，副骨条从上往下卡入主骨条中，主骨条和副骨条分别平行安装2 现场安装时首先将轻钢主龙骨根据设计标高按设计吊好并调至。

4、cad格栅吊顶填充需要打开文件1进行新建文档要将设置的参数设置好就可以2找到在上面的菜单栏目点击新建，就会弹出一个对应的对话框3打开新建之后就会跳出一个画板，接着就要对这个空白文档来进行编辑了4最后在。

5、铝方通可以作为吊顶面料使用，铝方通吊顶一般都是格栅吊顶波浪板同样可以作为吊顶面料使用，波浪板面层则可以使顶面程波浪形状，是比较别致的吊顶形式波浪板吊顶在图纸表现手法上，可以用三种图纸体现施工意图第一是平面图。

6、1弹线因为一般，水准线距离地面约为500毫米从水准线量至吊顶设计高度，并用粉线沿着墙柱弹出水准线，也就是吊顶格栅的下皮线与此同时，按照格栅吊顶平面图，于混凝土顶板弹出主龙骨的位置主龙骨需从吊顶中心向。

7、格栅吊顶分木格栅和铝合金格栅具体施工方法如下 木格栅吊顶的施工方法 1 木格栅骨架制作应测量顶棚准确尺寸然后进行木格栅表面抛光，接口处开榫，横竖交接处应半开槽搭接，还要进行阻燃剂涂刷处理 安装时应根据设计。

8、隐框玻璃幕墙是一种综合性技术新产品，该幕墙没有用以夹持玻璃并承重的铝合金外框，它是完全依靠结构胶把成百上千块的热反射镀膜玻璃粘结在铝型材框架上很全面的隐框玻璃幕墙节点图，包括避雷和防火节点。

9、铝格栅吊顶采用的是铝合金材料，铁格栅是铁金属材料相对铁格栅吊顶，铝格栅吊顶更耐腐蚀防潮，应用也比较广泛，它不但可以在环境干燥的场所使用，而且潮湿地方，比如厂房车间也可以用但是，铁格栅吊顶做好防锈工作，也是。

10、6吊顶与柱子之间的节点处理与方柱连接可采用L20mm*20mm角铝，可达到与矿棉板吊顶边龙骨协调一致的效果，与圆柱连接可用Φ35不锈钢管圈边封闭在了解格栅吊顶怎么安装之前，首先要对整个格栅吊顶施工流程有清晰的认识，只有。

11、铝格栅是现在很流行的天花板吊顶材料在很多的场所都有使用，这个类型的吊顶是拥有非常多的优点的，安装铝格栅吊顶可以使得整个建筑的感觉变得更加的现代下面小编就来给大家介绍一下铝格栅吊顶的常见规格以及铝格栅吊顶的安装步骤。

12、立杆面杆连接杆连接安装面杆时，靠墙时应先安装靠墙部位，把面杆插入预埋的钢角码中，并使其完全搁放的立杆顶上，错位距离应符合相关规范放置完成后，安装需双人配合，一个扶住铝合金面杆使其保持水平，在用不锈钢。

13、封面，设计说明，目录，电路系统图，原始建筑图，平面布置图，拆墙图，砌墙图，地面铺设图，天花布置图，灯具连线图，开关图，插座图，水路图，家具尺寸图大致就是这些了。

14、铝格栅规格规格底宽mm*高mm30*10 35*10 40*10 40*15 45*10 规格底宽mm*高mm50*10 50*15 50*20 60*15 60*20 六角形格栅整体实物图 相关名词铝格栅，格栅吊顶，格栅天花，吊顶材料，格栅吊顶规格，铝。

15、3接缝接口严密，板缝顺直，无错台错位，阴阳角收边方正 4铝板材质量要符合要求，表面整洁，无翘曲，镀膜完好异型垂帘天花吊顶安装CAD示意图 相关名词铝挂片，铝挂片安装，铝挂片天花，挂片，铝板材质，铝格栅天花。
